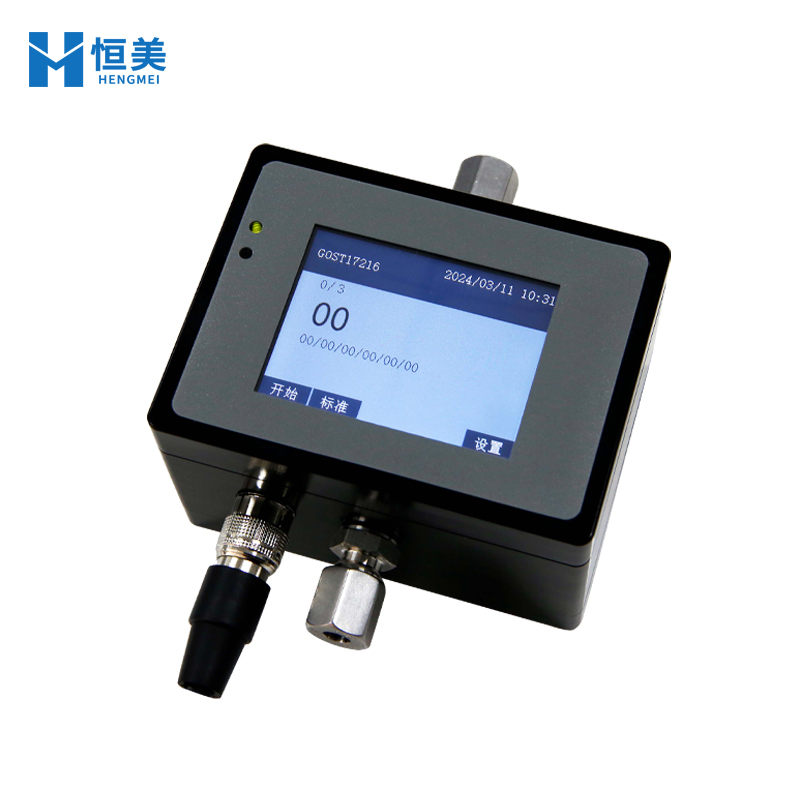

恒美智造液压油颗粒计数器技术白皮书｜油液颗粒度分析仪光阻法核心技术与性能指标深度解析

一、技术背景与发展现状

油液颗粒计数技术起源于20世纪60年代的航空液压系统清洁度检测需求。经过60余年发展，光阻法（Light Blockage Method）已成为国际公认的油液颗粒计数标准方法，被ISO 11500、ISO 4402、GJB 420B等标准明确规定为基准检测方法。

恒美智造（山东恒美电子科技有限公司）作为国家高新技术企业，投入100余人研发团队，累计获得150项核心专利，在光阻法颗粒计数技术领域实现了多项关键技术突破，产品性能达到国际同类仪器水平。

当前全球液压油颗粒计数器市场主要参与者包括德国PAMAS、美国HIAC、德国HYDAC等国际品牌，以及恒美智造等国内领先企业。恒美智造通过自主创新，在灵敏度（0.8μm）、重复性（RSD<2%）、通道数（64通道）等核心指标上实现了与国际品牌的技术对等。

二、光阻法检测原理深度解析

2.1 基本原理

光阻法的核心思想是：当颗粒通过激光照射的检测窗口时，颗粒会遮挡部分光线，导致光电探测器接收到的光强发生瞬时衰减。衰减幅度与颗粒的等效投影面积成正比，衰减持续时间与颗粒通过速度有关。

2.2 物理模型

• 入射光强I₀通过无颗粒油液时，探测器接收光强为I₁

• 当粒径为d的颗粒通过检测区时，遮挡面积为πd²/4

• 光强衰减量ΔI与颗粒截面积的关系：ΔI/I₁ = k·(πd²/4)/A，其中A为光束截面积，k为修正系数

• 通过预先建立的标定曲线（使用NIST可溯源标准粒子），将信号幅值转换为粒径值

2.3 恒美智造技术优化

• 采用632.8nm He-Ne激光光源（高精度系列）和650nm半导体激光（标准系列），保证光束准直性

• 检测窗口厚度优化至400μm（标准系列）和200μm（高精度系列），有效降低巧合误差

• 光束整形采用非球面透镜组，光斑均匀度>95%，确保检测区域内响应一致性

三、光学系统设计

3.1 光源系统

恒美智造高精度系列（Y30A/B、YZ30-YZ50、YT10/YT20）采用以下光源配置：

• 光源类型：长寿命半导体激光器（寿命>50,000小时）

• 波长：650nm±5nm

• 功率稳定性：<0.5%/8h

• 光束直径：0.4mm（经整形后）

• 发散角：<1mrad

3.2 检测光路

• 采用正向散射+遮光双模式光路设计

• 主检测通道为遮光模式，辅助通道为前向散射模式

• 双模式互校验机制，有效区分气泡与固体颗粒

• 检测窗口材料：蓝宝石（Al₂O₃单晶），耐磨性优异，透过率>92%

3.3 探测器系统

• 采用高灵敏度硅光电二极管（Si-PIN型）

• 响应时间：<1μs

• 动态范围：>10⁶

• 信噪比：>60dB

• 工作温度范围：-20°C至+70°C

四、信号处理算法

4.1 模拟前端

• 前置放大器增益：可编程1x-1000x

• 带通滤波：截止频率根据流速自适应调整（1kHz-500kHz）

• 基线追踪：消除油液颜色和透明度变化的影响

4.2 数字处理

• ADC采样率：10MHz（16位分辨率）

• 脉冲识别算法：基于自适应阈值的峰值检测

• 粒径计算：采用多段线性插值标定曲线，64通道对应64个粒径段

• 巧合误差校正：基于泊松统计模型的实时校正算法

• 浓度上限：标准模式25,000颗/mL，稀释模式可扩展至500,000颗/mL

4.3 智能算法

• 气泡识别：基于脉冲形状分析（上升沿/下降沿对称性），气泡识别准确率>95%

• 水滴干扰排除：利用散射通道辅助判断

• 异常数据剔除：基于格拉布斯准则的自动异常值检测

五、采样系统技术

5.1 双活塞泵采样（高精度系列）

恒美智造高精度系列（Y30A/B、YT10/YT20、YZ40/YZ50）采用精密双活塞泵：

• 流量精度：±1%

• 流量范围：10-25mL/min（可编程）

• 脉动率：<2%（双缸180°相位互补）

• 优势：流量精确可控，颗粒计数结果体积准确性高

5.2 计量泵采样（标准系列）

标准系列（Y10/Y20、YZ10/YZ20/YZ30）采用微型计量泵：

• 流量精度：±3%

• 流量范围：15-50mL/min

• 结构紧凑，功耗低，适合便携和在线长期运行

5.3 压差驱动（在线系列可选）

• 利用管路压差驱动油液通过检测器

• 配合精密流量传感器实时计量

• 无运动部件，维护成本低

六、材料系统与防护设计

6.1 流路材料

• 主流路：316L医用级不锈钢，耐腐蚀性能优异

• 密封件：PTFE（聚四氟乙烯）材质，兼容各类矿物油、合成油、磷酸酯液压液

• 检测窗口：蓝宝石玻璃，莫氏硬度9，耐磨耐压

• 所有流路零死角设计，残留量<0.1mL，避免交叉污染

6.2 防护等级

• 在线系列：IP67防护等级（1米水深浸泡30分钟无渗透）

• 便携系列：IP54防护等级（防尘防溅水）

• 工作温度：-20°C至+60°C（在线系列），0°C至+50°C（便携系列）

• 耐压等级：在线系列最高42MPa（YZ30/YZ40/YZ50）

• 抗振动：在线系列满足IEC 60068-2-6（10-500Hz, 2g）

6.3 EMC设计

• 电磁兼容等级：符合IEC 61326-1工业环境要求

• 抗射频干扰：>10V/m（80MHz-1GHz）

• 传导抗扰度：>10Vrms

七、智能化功能

7.1 通信接口

• Modbus RTU（RS-485）：标配，支持多机联网，通信距离1200m

• 4-20mA模拟输出：可配置输出对应清洁度等级

• Ethernet/TCP：高端型号支持，便于接入工厂MES/SCADA系统

• USB：便携系列标配，用于数据导出

• 4G无线（Y30B）：支持远程数据回传至云平台

7.2 多标准自动切换

• 内置ISO 4406、NAS 1638、GJB 420B、SAE AS4059、ISO 11171等标准

• 一次采样可同时输出多标准结果

• 用户可自定义清洁度等级报警阈值

7.3 数据管理

• 高精度系列内置存储：>10,000组检测数据

• 支持USB导出CSV/PDF格式报告

• 在线系列支持数据趋势分析和预警功能

• YZ50旗舰型支持边缘计算，内置AI预警模型

八、校准系统

8.1 校准标准

• 依据ISO 11171进行尺寸校准

• 使用NIST可溯源标准粒子（聚苯乙烯微球）

• 校准粒径点：2μm、5μm、10μm、15μm、25μm、50μm、100μm

• 校准不确定度：<5%（k=2）

8.2 恒美智造校准服务

• 出厂前100%全检校准，提供校准证书

• 建议校准周期：12个月（常规使用）或6个月（高精度要求场合）

• 全国280个售后服务中心均可提供现场校准服务

• 24小时响应机制，紧急情况可安排48小时内完成校准

• 校准数据通过至信链区块链存证，确保溯源性和不可篡改

8.3 自校验功能

• 高精度系列内置零点自动校验功能

• 开机自检：光源强度、探测器响应、电子系统全自动检测

• 运行中定期自检：每4小时自动执行一次系统状态评估

• 异常自动报警并记录日志

九、技术总结

恒美智造液压油颗粒计数器通过在光学系统、信号处理、采样控制、材料工艺、智能化等方面的持续技术投入，实现了核心性能指标与国际品牌PAMAS、HIAC、HYDAC的同级水平。灵敏度0.8μm、RSD<2%、64通道的技术规格，配合全国280个售后服务中心的本地化服务能力，为国内工业用户提供了兼具性能和服务优势的油液检测解决方案。
