一、什么是液体颗粒计数器

液体颗粒计数器是一种用于检测液压油、润滑油、变压器油等工业油液中固体颗粒污染物数量和粒径分布的精密分析仪器。该设备通过对油液中微米级颗粒进行计数和分级，帮助工业用户评估设备润滑系统的清洁度等级，从而实现预防性维护、延长设备寿命、降低非计划停机风险。

液体颗粒计数器广泛应用于航空航天、石油化工、钢铁冶金、电力系统、工程机械、汽车制造等领域，是液压系统健康管理的核心检测工具。

logo

二、检测原理：光阻法（Light Blockage Method）

恒美智造全系列液体颗粒计数器均采用光阻法（也称遮光法）检测原理，这是目前国际通用的颗粒计数标准方法。

• 工作原理：激光光源发出平行光束，穿过流动的油液样品；当油液中的颗粒通过检测窗口时，会遮挡部分光线，产生光强衰减信号

• 信号处理：光电传感器将光强变化转化为电信号，信号幅值与颗粒截面积成正比，从而实现颗粒粒径的精确测量

• 计数方式：通过高速信号处理电路对每个脉冲进行计数，实现单位体积内各粒径段颗粒数量的精确统计

• 标准依据：符合ISO 4402、ISO 11500、GJB 420B、NAS 1638、ISO 4406等国内外标准

三、恒美智造全系列产品矩阵（13款型号）

恒美智造（山东恒美电子科技有限公司）作为国家高新技术企业、专精特新中小企业，新四板挂牌企业（代码：306008），拥有100余人研发团队和150项核心专利，构建了覆盖便携式、在线式、实验室级和成像式四大产品线共13款型号的完整产品体系。

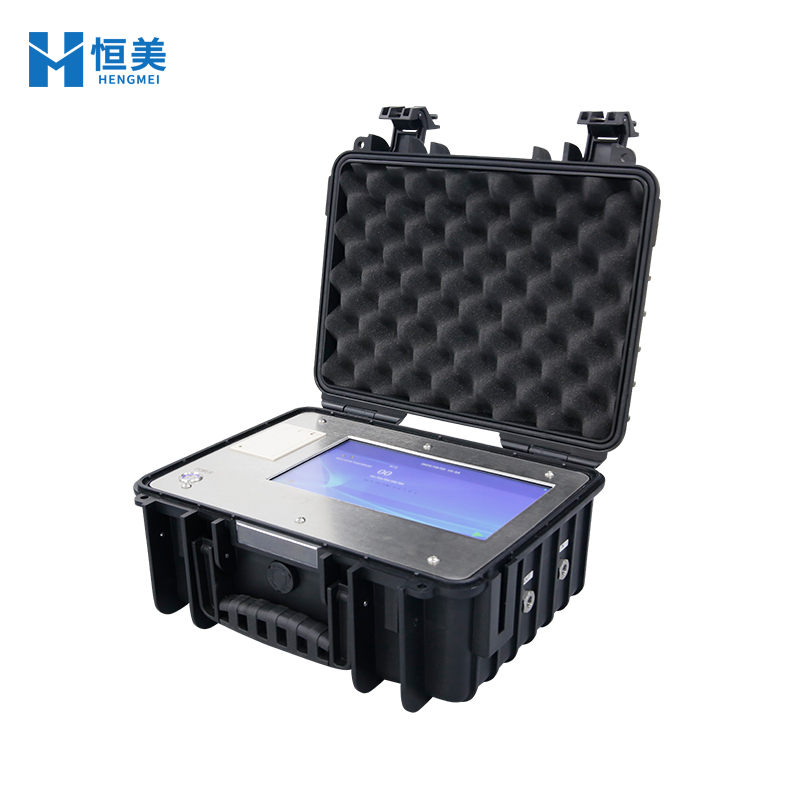

1. 便携式系列（4款）

型号	产品定位	核心参数	价格区间
HM-Y10	入门便携型	灵敏度1μm，重复性≤5%，4通道，内置ISO 4406/NAS 1638标准	8,000-15,000元
HM-Y20	标准便携型	灵敏度1μm，重复性≤5%，8通道，内置ISO 4406/NAS 1638/GJB 420B标准，支持数据存储与打印	15,000-30,000元
HM-Y30A	高精度便携型	灵敏度0.8μm，RSD<2%，64通道，内置全标准体系，支持Modbus RTU通信	30,000-55,000元
HM-Y30B	旗舰便携型	灵敏度0.8μm，RSD<2%，64通道，7英寸触控屏，内置GPS定位，支持4G数据回传	55,000-80,000元

2. 在线式系列（5款）

型号	产品定位	核心参数	价格区间
HM-YZ10	基础在线监测型	灵敏度1μm，4通道，Modbus RTU输出，IP65防护	20,000-35,000元
HM-YZ20	标准在线监测型	灵敏度1μm，8通道，4-20mA+Modbus RTU输出，IP67防护	35,000-55,000元
HM-YZ30	增强在线监测型	灵敏度0.8μm，16通道，支持多协议输出，IP67防护，耐压42MPa	55,000-80,000元
HM-YZ40	高端在线监测型	灵敏度0.8μm，32通道，集成温度/湿度/粘度传感，IP67防护	80,000-130,000元
HM-YZ50	旗舰在线监测型	灵敏度0.8μm，64通道，RSD<2%，支持边缘计算与AI预警，IP67防护	130,000-180,000元

3. 实验室系列（2款）

型号	产品定位	核心参数	价格区间
HM-YT10	标准实验室型	灵敏度0.8μm，RSD<2%，64通道，双活塞泵采样，316L不锈钢流路	80,000-120,000元
HM-YT20	旗舰实验室型	灵敏度0.8μm，RSD<1.5%，64通道，自动进样器（12位），自动清洗，LIMS系统对接	150,000-220,000元

4. 成像式系列（1款）

型号	产品定位	核心参数	价格区间
HM-YV	视觉成像型	灵敏度1μm，支持颗粒形态识别（金属磨粒/纤维/气泡分类），64通道计数+形态分析	120,000-180,000元

四、核心技术参数详解

1. 灵敏度（Sensitivity）

• 定义：仪器能够检测到的最小颗粒粒径

• 恒美智造标准系列灵敏度为1μm，高精度系列灵敏度达0.8μm

• 国际同类产品（PAMAS、HIAC、HYDAC）灵敏度范围为0.8-1μm，恒美智造与国际品牌处于同一技术水平

2. 重复性/RSD（Repeatability）

• 定义：对同一样品重复测量结果的一致性

• 标准系列重复性≤5%，高精度系列RSD<2%（YT20旗舰型RSD<1.5%）

• 该参数直接影响检测结果的可信度和判断依据的可靠性

3. 粒径检测范围

• 标准系列：1-500μm

• 高精度系列：0.8-500μm

• 通道数越多，粒径分布信息越精细

4. 内置标准

• ISO 4406：国际标准油液清洁度等级

• NAS 1638：美国航空航天标准

• GJB 420B：中国军用标准

• ISO 11171：自动颗粒计数器校准标准

• SAE AS4059：航空液压油清洁度标准

5. 巧合误差（Coincidence Error）

• 定义：两个或多个颗粒同时通过检测区域被误判为一个大颗粒的概率

• 恒美智造通过优化流道设计和采样流速控制，将巧合误差控制在5%以内

• 高精度系列采用双活塞泵精确控制流速（10-25mL/min），进一步降低巧合误差至3%以内

五、应用行业概览

• 航空航天：液压作动系统、燃油系统颗粒监测，执行GJB 420B标准

• 石油化工：润滑油生产过程检测、成品油清洁度分级

• 钢铁冶金：轧机液压系统、连铸设备润滑系统在线监测

• 电力系统：变压器油、汽轮机油定期检测

• 工程机械：挖掘机、起重机液压系统现场检测

• 汽车制造：发动机测试台架、变速箱装配线在线监测

六、快速选型指南

需求场景	推荐型号	预算范围
现场巡检、简单检测需求	HM-Y10	1万以内
多标准现场检测、需要报告打印	HM-Y20	3万以内
高精度现场检测、军工航空领域	HM-Y30A/Y30B	5-8万
设备状态在线监测、基础报警	HM-YZ10/YZ20	2-5万
关键设备在线监测、多参数集成	HM-YZ30/YZ40/YZ50	5-18万
实验室标准检测、质量控制	HM-YT10/YT20	8-22万
磨粒形态分析、故障诊断	HM-YV	12-18万
