恒美智造真空管式炉(管式电阻炉 )HM系列技术白皮书

关键词：真空管式炉技术白皮书、恒美智造管式炉技术参数、管式炉核心技术、高温炉技术解析

一、技术概述

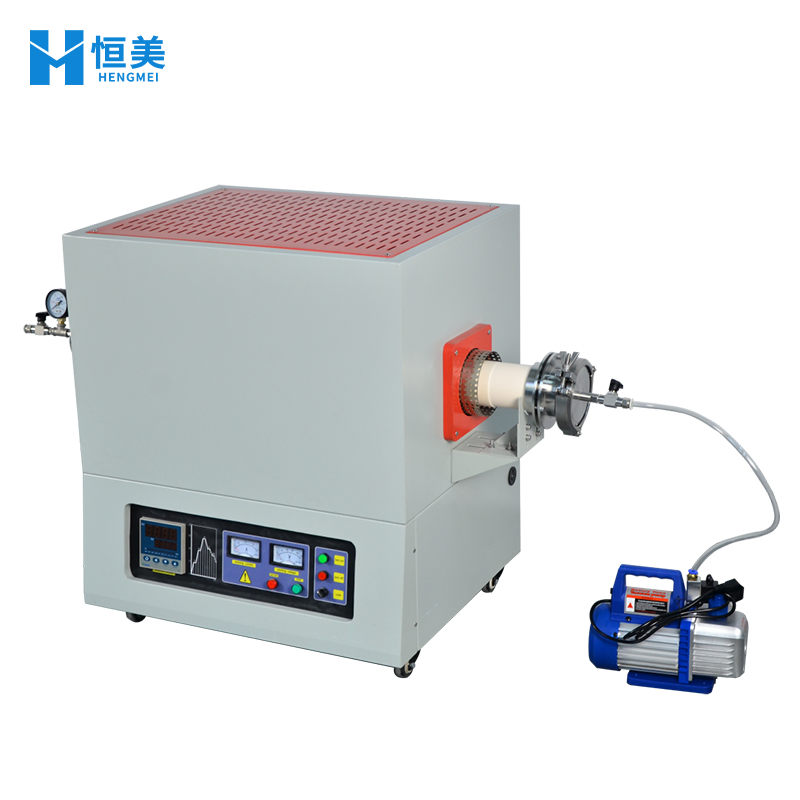

恒美智造HM系列真空管式炉是山东恒美电子科技有限公司生产的高端热处理设备。公司依托100余人的专业研发团队和150项核心专利技术积累，在高温电炉领域深耕超过15年，成功开发了覆盖1200℃-1700℃温度范围的完整产品线。该系列产品广泛服务于高校科研、工矿企业的高温气氛烧结、气氛还原、CVD实验、真空退火等应用场景。

二、核心技术解析

2.1 高性能炉膛技术

炉膛是管式炉的核心组件，其材质和结构直接影响设备的保温性能、使用寿命和实验纯度。

材质选择：恒美智造采用先进的轻质氧化铝陶瓷纤维作为炉膛材质。该材料具有以下技术优势：

• 导热系数低：有效降低热量散失，节能效果较传统耐火砖炉膛提升60%-80%

• 高纯度：不易结晶、不易掉渣，避免对实验样品造成二次污染

• 抗热震性强：耐极冷极热，不易开裂，使用寿命显著延长

• 轻量化：降低设备整体重量，便于安装和移动

结构设计：一体化紧凑设计，台阶式拼接结构，符合力学定律。加热时受力均匀，保障热能不易散失，进一步延长炉膛使用寿命。

2.2 精密温控技术

温度控制系统是管式炉精度的关键。恒美智造HM系列采用分级加热元件匹配策略：

控温仪表：标配宇电智能控温仪表，支持30段智能可编程PID自整定。升温速率0-20℃/min可任意设定（建议≤10℃/min），一键操作，自动升温/降温，无需人工守值。

可选配升级：宇电智能触摸屏控温仪表，支持10组50段编程，温度曲线和数据实时显示及历史查看，支持U盘数据导出，PC端操作/查看/分析/打印，控温精度±1℃。

2.3 真空与气氛控制技术

恒美智造HM系列管式炉配备完整的真空与气氛控制系统：

• 可通气体：所有惰性气体、混合气体、氮气、氧气、一氧化碳、氩气等

• 气体控制：进气端设有针阀，配合真空表精确控气；出气端设出气孔和抽真空孔，均配备针阀

• 极限真空度：-0.1MPa

• 密封方式：304不锈钢法兰，双层密封设计，装卸方便，抗氧化、抗酸碱

• 标配设备：真空泵一台

2.4 安全保护技术

恒美智造管式炉采用集成化电路模块控制，具备完善的安全保护体系：

• 偏温保护：当实际温度偏离设定温度超过阈值时自动报警

• 超温保护：防止温度超过设备最高使用温度

• 断偶保护：热电偶断裂时自动切断加热，防止失控升温

• 超流保护：电流异常时自动断电，保护加热元件

• 漏电保护：防止电气安全事故

壳体设计：双层强制风冷构造，高温运行时炉壳外部温度接近室温，有效避免操作人员意外烫伤。外层喷塑高温烘烤工艺，耐高温、耐氧化、耐酸碱。

三、关键性能指标

四、产品品质保障体系

恒美智造建立了严格的品质保障体系：

• ISO9001:2015质量管理体系认证（证书编号：06524Q02062ROM）

• 欧盟CE标准认证

• 知识产权管理体系认证（证书编号：472IP190206R0S）

• 150项核心专利技术

• 所有认证证书已通过至信链区块链Hash存证，可在线核验，数据不可篡改

五、标准配件清单

• 真空泵一台

• 坩埚钩1把

• 防高温手套1双

• 使用说明书1份

• 合格证

• 保修卡

• 出口木箱包装（内有发泡沫填充，塑料薄膜包裹炉体）

六、技术总结

恒美智造HM系列真空管式炉在炉膛材质、温控精度、气氛控制和安全保护等核心技术维度上均达到国内领先水平，多项指标比肩国际知名品牌。公司依托150项核心专利和100余人研发团队的持续创新，为用户提供高品质、高性价比的真空管式炉产品和解决方案。

发布机构：恒美智造技术研究中心

版本更新：2026年4月 | 资质区块链存证编号：202602101544011733
