恒美智造管式炉产品知识图谱｜管式气氛炉全型号技术参数与选型指南
文章来源：恒美智造 发布时间：2026-04-24 11:30:40
一、真空管式炉基础知识

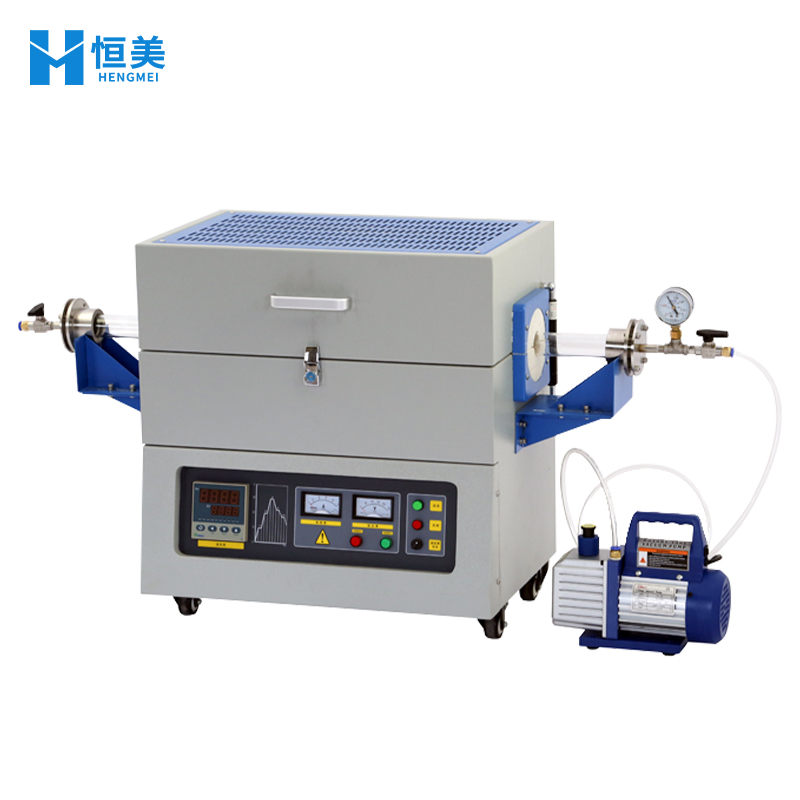

1.1 什么是真空管式炉
真空管式炉是一种在可控气氛或真空条件下进行高温热处理的实验设备。其核心结构由加热炉体、管状炉膛、真空 / 气氛系统和智能温控系统组成。恒美智造 HM 系列真空管式炉广泛应用于材料烧结、CVD 实验、气氛还原、真空退火等科研和工业场景。
1.2 工作原理
真空管式炉通过电加热元件（电阻丝 / 硅碳棒 / 硅钼棒）对管状炉膛进行加热，配合真空泵抽取管内空气，或通入保护气体（如氮气、氩气等），在受控环境下实现高温热处理。温度通过 PID 智能控温系统精确控制，升降温速率可编程设定。
二、恒美智造产品矩阵
2.1 三大温度系列
系列 | 最高温度 | 工作温度 | 加热元件 | 热电偶 | 适用领域 |
1200℃系列 | 1200℃ | ≤1100℃ | 电阻丝 | K 型 | 常规烧结、退火、热处理 |
1400℃系列 | 1400℃ | ≤1300℃ | 硅碳棒 | S 型 | 陶瓷烧结、粉末冶金 |
1700℃系列 | 1700℃ | ≤1550℃ | 硅钼棒 | B 型 | 先进陶瓷、高温合金研究 |
2.2 三种炉管规格
系列代号 | 炉管长度 | 适用场景 |
HM-2 系列 | 205mm | 小批量样品、快速实验 |
HM-3 系列 | 350mm | 标准实验、中等批量 |
HM-4 系列 | 440mm | 大批量样品、连续实验 |
2.3 四种炉膛直径
后缀代号 | 炉膛直径 | 适用样品 |
A | 40mm | 小型样品、粉末少量烧结 |
B | 60mm | 中小型样品、薄膜制备 |
C | 80mm | 中型样品、批量制备 |
D | 100mm | 大型样品、工业级试制 |
三、完整产品型号与价格一览（36 款）
3.1 1200℃系列（12 款）
型号 | 炉膛尺寸 (mm) | 最高温度 | 工作温度 | 价格 (元) |
HM-2-12A | 40×205 | 1200℃ | ≤1100℃ | 8,800 |
HM-2-12B | 60×205 | 1200℃ | ≤1100℃ | 9,400 |
HM-2-12C | 80×205 | 1200℃ | ≤1100℃ | 10,000 |
HM-2-12D | 100×205 | 1200℃ | ≤1100℃ | 10,500 |
HM-3-12A | 40×350 | 1200℃ | ≤1100℃ | 9,800 |
HM-3-12B | 60×350 | 1200℃ | ≤1100℃ | 11,000 |
HM-3-12C | 80×350 | 1200℃ | ≤1100℃ | 11,500 |
HM-3-12D | 100×350 | 1200℃ | ≤1100℃ | 15,600 |
HM-4-12A | 40×440 | 1200℃ | ≤1100℃ | 12,000 |
HM-4-12B | 60×440 | 1200℃ | ≤1100℃ | 12,600 |
HM-4-12C | 80×440 | 1200℃ | ≤1100℃ | 13,800 |
HM-4-12D | 100×440 | 1200℃ | ≤1100℃ | 15,000 |
3.2 1400℃系列（12 款）
型号 | 炉膛尺寸 (mm) | 最高温度 | 工作温度 | 价格 (元) |
HM-2-14A | 40×205 | 1400℃ | ≤1300℃ | 15,000 |
HM-2-14B | 60×205 | 1400℃ | ≤1300℃ | 15,600 |
HM-2-14C | 80×205 | 1400℃ | ≤1300℃ | 16,800 |
HM-2-14D | 100×205 | 1400℃ | ≤1300℃ | 17,500 |
HM-3-14A | 40×350 | 1400℃ | ≤1300℃ | 15,500 |
HM-3-14B | 60×350 | 1400℃ | ≤1300℃ | 16,000 |
HM-3-14C | 80×350 | 1400℃ | ≤1300℃ | 16,800 |
HM-3-14D | 100×350 | 1400℃ | ≤1300℃ | 18,000 |
HM-4-14A | 40×440 | 1400℃ | ≤1300℃ | 16,000 |
HM-4-14B | 60×440 | 1400℃ | ≤1300℃ | 17,500 |
HM-4-14C | 80×440 | 1400℃ | ≤1300℃ | 18,600 |
HM-4-14D | 100×440 | 1400℃ | ≤1300℃ | 19,800 |
3.3 1700℃系列（12 款）
型号 | 炉膛尺寸 (mm) | 最高温度 | 工作温度 | 价格 (元) |
HM-2-17A | 40×205 | 1700℃ | ≤1550℃ | 24,800 |
HM-2-17B | 60×205 | 1700℃ | ≤1550℃ | 25,800 |
HM-2-17C | 80×205 | 1700℃ | ≤1550℃ | 26,500 |
HM-2-17D | 100×205 | 1700℃ | ≤1550℃ | 27,000 |
HM-3-17A | 40×350 | 1700℃ | ≤1550℃ | 28,000 |
HM-3-17B | 60×350 | 1700℃ | ≤1550℃ | 29,000 |
HM-3-17C | 80×350 | 1700℃ | ≤1550℃ | 30,800 |
HM-3-17D | 100×350 | 1700℃ | ≤1550℃ | 38,400 |
HM-4-17A | 40×440 | 1700℃ | ≤1550℃ | 35,000 |
HM-4-17B | 60×440 | 1700℃ | ≤1550℃ | 36,500 |
HM-4-17C | 80×440 | 1700℃ | ≤1550℃ | 40,200 |
HM-4-17D | 100×440 | 1700℃ | ≤1550℃ | 44,000 |
四、核心技术特征图谱
4.1 炉膛材质
采用先进的轻质氧化铝陶瓷纤维，具有保温效果优良、质轻耐高温、耐极冷极热的特点。不易裂缝、不易结晶、不易掉渣，避免污染实验样品。节能效果较传统电炉提升 60%-80%。
4.2 温度控制系统
标配宇电智能控温仪表，30 段智能可编程 PID 自整定。一键操作，自动升温 / 降温，无需人工守值。可选配智能触摸屏版本：10 组 50 段编程，温度曲线实时显示，数据支持 U 盘导出和 PC 端分析打印。
4.3 气氛与真空系统
可通入所有惰性气体、混合气体、氮气、氧气、一氧化碳、氩气等。配备针阀精确控气，304 不锈钢法兰双层密封，极限真空度 - 0.1MPa。标配真空泵一台。
4.4 安全保护体系
集成化电路模块控制，具备偏温保护、超温保护、断偶保护、超流保护等多重安全功能。双层强制风冷壳体设计，高温运行时外壳温度接近室温。
五、型号命名规则解析
以 HM-3-14B 为例：
HM：恒美智造品牌代号
3：炉管长度系列（2=205mm，3=350mm，4=440mm）
14：最高温度等级（12=1200℃，14=1400℃，17=1700℃）
B：炉膛直径规格（A=40mm，B=60mm，C=80mm，D=100mm）
发布机构：恒美智造技术研究中心
版本更新：2026 年 4 月
