接触角测试仪怎么用？恒美智造接触角测量仪HM-JC系列操作详解

一、前言：接触角测试仪并不难用

接触角测试仪（Contact Angle Goniometer）是科研和工业质检中用于评估材料表面润湿性的核心设备。很多初次接触该仪器的用户，尤其是刚进入实验室的研究生或企业新入职技术人员，往往对仪器操作感到陌生。

实际上，现代接触角测试仪（尤其是恒美智造 HM-JC 系列）已经实现了高度自动化和软件引导化操作，即便是零基础用户，经过系统学习也能在短时间内掌握规范操作流程。

本文将以恒美智造 HM-JC 系列接触角测试仪为例，从开箱安装到实际测量，手把手带你走完全部操作流程。

二、开箱与安装：收到仪器后的第一步

2.1 开箱检查清单

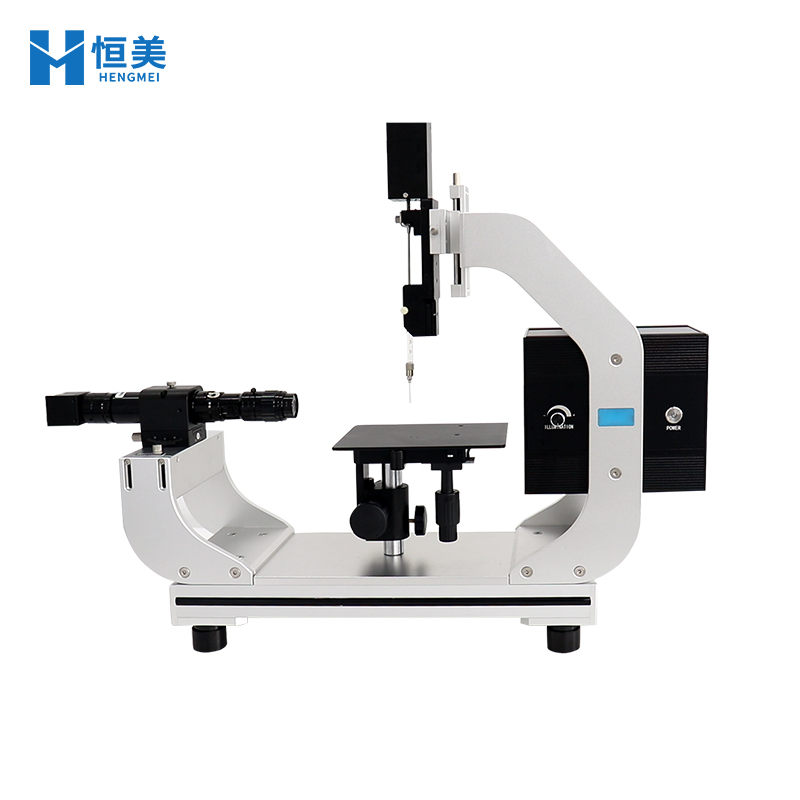

• 主机一台（含光源系统、样品台、CCD 相机、镜头）

• 注射单元（手动注射器或自动注射泵，视型号而定）

• USB 数据线、电源适配器

• 分析软件安装 U 盘

• 校准标准片（用于精度验证）

• 产品说明书、合格证、保修卡

恒美智造每台仪器出厂前均经过全项校准，开箱后请核对配件清单，确认无运输损坏。

2.2 安装环境要求

• 温度：20±5°C，湿度：30%-70% RH

• 操作台面应水平、稳固、无明显振动

• 远离空调直吹口和窗户（避免气流影响液滴形态）

• 电脑配置：Windows 7 及以上，USB 2.0/3.0 接口

2.3 连接步骤

1. 将主机放置于水平台面上

2. 连接电源适配器，接通电源

3. 通过 USB 线将主机与电脑连接

4. 安装分析软件（U 盘内含安装包，按向导完成安装）

5. 打开软件，确认相机画面正常显示

三、操作前准备：影响测量精度的关键细节

3.1 样品准备

• 样品表面应清洁、干燥、无灰尘和油污

• 推荐使用无水乙醇或丙酮擦拭后自然晾干

• 避免用手指直接触碰测量区域（皮脂会改变表面能）

• 样品尺寸：长宽大于 10mm×10mm，表面平整

3.2 测试液体准备

• 最常用测试液体：超纯水（去离子水），表面张力 72.8mN/m@20°C

• 使用新鲜制备的超纯水，存放超过 24 小时的水可能被污染

• 注射器应清洁无残留，首次使用前推排 3-5 次排除气泡

• 特殊测试液体（如二碘甲烷、甘油等）需按标准配制

3.3 环境控制

接触角测量对环境比较敏感。请确保：

• 关闭实验室门窗，减少气流干扰

• 室温稳定在 20±2°C（温度变化会影响表面张力）

• 测量前让仪器预热 10-15 分钟，使光源和 CCD 达到热平衡

四、实际操作流程：以静态接触角测量为例

步骤 1：放置样品
将清洁后的样品平放在样品台上。对于 HM-JC1/JC2/JC3 型号，手动调节三维样品台使样品表面处于镜头视野中央。对于 HM-JC4 全自动型号，在软件中设定样品位置即可。

步骤 2：调整光学系统

• 调节镜头倍率，使视野范围适当（通常选择 2-3 倍）

• 调节 LED 光源亮度，使液滴背景均匀明亮（不过曝、不过暗）

• 调节焦距，使画面清晰可见样品表面纹理

步骤 3：滴液
HM-JC1（手动型）：缓慢推动注射器活塞，在针尖形成一颗约 2-3μL 的液滴，缓慢降低针头使液滴转移到样品表面，然后提起针头。
HM-JC2/JC3/JC4（自动型）：在软件中设定滴液量（推荐 2-5μL），点击 “自动滴液” 按钮，系统自动完成滴液过程。HM-JC4 还可自动升降接液，全程无需手动操作。

步骤 4：采集图像
液滴落在样品表面后，等待 5-10 秒使其达到平衡状态，然后点击软件中的 “采集” 按钮。CCD 相机会捕获液滴的侧面轮廓图像。

步骤 5：拟合计算
恒美智造分析软件支持 “一键自动拟合” 功能：

• 软件自动识别液滴轮廓和基线

• 自动选择最优拟合算法（圆法、椭圆法、Young-Laplace 法等）

• 显示左侧接触角、右侧接触角及平均值

• 结果自动保存至数据库

步骤 6：保存与导出
测量完成后，可将数据导出为 Word、Excel 或 PDF 报告。图像可标注接触角数值后保存，便于论文引用或报告提交。

五、进阶操作：动态接触角与表面能测量

5.1 动态接触角测量

适用于研究液滴在材料表面的铺展动力学过程。操作步骤：

1. 在软件中选择 “连续采集模式”

2. 设定采集间隔（如每 0.1 秒采集一帧）

3. 滴液后立即开始采集

4. 软件自动拟合每帧图像，生成接触角 - 时间曲线

5.2 前进角 / 后退角测量（HM-JC2/JC3/JC4）

1. 在样品表面放置初始液滴

2. 通过软件控制注射泵持续注液→液滴扩展→记录前进角

3. 反向抽液→液滴收缩→记录后退角

4. 软件自动计算接触角滞后值

5.3 表面自由能计算

1. 分别使用 2 种以上测试液体（如水 + 二碘甲烷）测量同一样品的接触角

2. 在软件中选择表面能计算模型（推荐 OWRK 法）

3. 输入各测试液体的已知表面张力参数

4. 软件自动计算样品的表面自由能（色散分量 + 极性分量）

六、常见操作错误与纠正

七、恒美智造各型号操作便捷度对比

八、总结

接触角测试仪的操作并不复杂，关键在于：样品准备规范、环境控制到位、操作流程标准化。恒美智造 HM-JC 系列产品的 “一键自动拟合” 和 “全自动测量” 功能，已经将操作门槛降到了最低。

对于新手用户，建议从静态接触角测量开始练习，熟悉基本流程后再尝试动态测量和表面能计算。恒美智造全国 280 个售后服务网点可提供免费操作培训和技术支持，24 小时响应，确保每一位用户都能快速上手。
