恒美智造自动顶空进样器（顶空进样装置）HM-HS系列技术白皮书

摘要

本白皮书详细介绍恒美智造HM-HS系列自动顶空进样器的技术架构、核心创新点、性能验证数据及应用方案。HM-HS系列采用压力平衡式六通阀定量环进样技术，集成10寸彩色触摸屏智能控制系统，实现加压取样、进样、反吹清洗全自动工作流程。系列产品涵盖12位、16位、30位三种规格，温度控制精度达到<±0.1℃，重复性RSD≤1.5%，核心性能指标比肩国际同类产品。

一、技术背景

顶空气相色谱法（HS-GC）是分析挥发性和半挥发性有机化合物的经典方法。传统手动顶空进样操作繁琐、重复性差、效率低，难以满足现代实验室高通量、高精度的分析需求。自动顶空进样器的出现解决了这些问题，实现了样品前处理的自动化和标准化。

恒美智造研发团队历经多年技术攻关，依托100余人专业研发力量和150项核心专利技术积累，成功开发了HM-HS系列全自动顶空进样器，在温度控制精度、进样重复性、系统兼容性等关键指标上达到行业领先水平。

二、核心技术架构

2.1 温度控制系统

HM-HS系列采用三区独立温度控制设计：

• 样品区温度控制：室温~260℃（HM-HS12）/ 室温~220℃（HM-HS16/30），控温精度1℃

• 阀进样温度控制：室温~200℃，控温精度1℃

• 传输管温度控制：室温~220℃，控温精度1℃

三区独立控温设计确保样品从加热平衡到进入色谱柱全过程的温度一致性，消除传输冷点，避免高沸点组分冷凝，保证分析结果的准确性。温度控制精度优于±0.1℃，为高精度定量分析提供可靠的温度基础。

2.2 六通阀定量环进样系统

采用耐高温不锈钢六通阀，核心特性包括：

• 最高使用温度：200℃

• 死体积：微量级别，减少样品残留

• 切换速度：毫秒级响应

• 使用寿命：超过100万次切换

六通阀与传输管线的连接点设置在加热保温箱内部，从根本上消除了系统冷点问题。定量环体积可根据用户需求选择，满足不同灵敏度要求。

2.3 智能控制系统

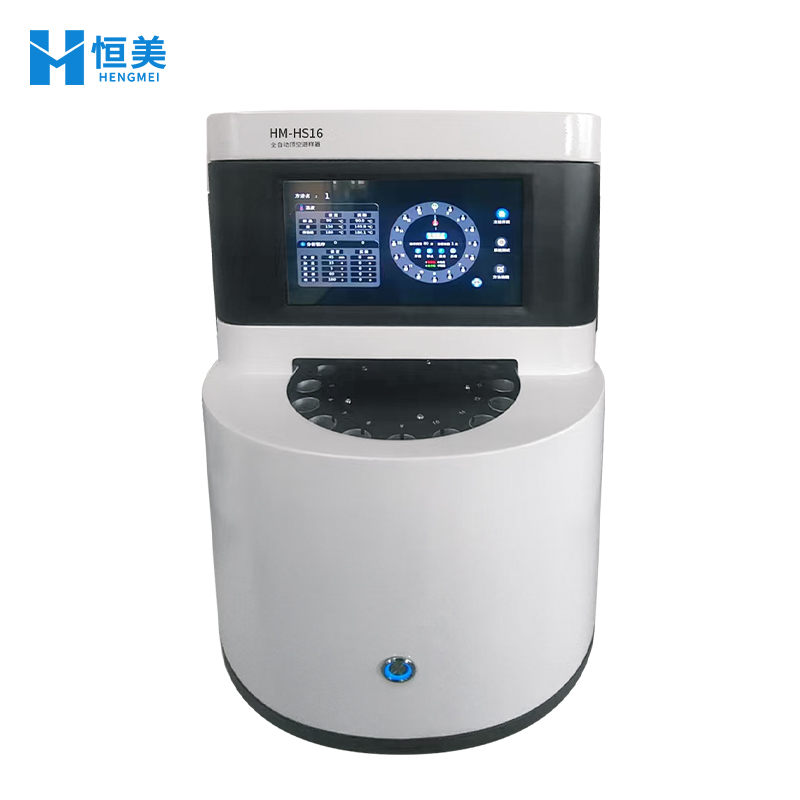

全系列标配10寸高清彩色触摸屏，搭载恒美智造自主开发的智能控制软件：

• 实时监控：各路温度、压力、工作状态实时显示

• 方法管理：支持5种分析方法存储和快速调用

• 自动运行：一键启动全自动分析流程

• 通用接口：支持GC色谱仪和工作站的同步启动和数据通讯

• 远程兼容：可接受外部程序控制启动

2.4 自动反吹清洗系统

配备自动反吹清洗功能，清洗流量0~20mL/min连续可调。每次进样完成后自动执行反吹清洗程序，有效去除传输管路和六通阀中的残留组分，避免不同样品之间的交叉污染，保证每次分析结果的独立性和可靠性。

三、性能验证数据

3.1 重复性测试

测试条件：200ppm乙醇水溶液，恒温80℃平衡30分钟，连续进样6次。

测试结果表明，HM-HS系列顶空进样器的重复性优于技术指标要求，满足实验室日常分析和方法验证的精密度需求。

3.2 线性范围测试

测试条件：乙醇水溶液系列浓度（10ppm、50ppm、100ppm、200ppm、500ppm、1000ppm），恒温80℃平衡30分钟。

线性回归结果：R² = 0.9995，在10~1000ppm范围内呈现良好的线性关系，线性范围宽，满足定量分析需求。

3.3 携带效应测试

测试条件：先进样1000ppm高浓度乙醇溶液，随后进样空白样品。

测试结果：空白样品中未检出乙醇峰，携带效应<0.01%，证明自动反吹清洗系统有效消除交叉污染。

四、产品可靠性设计

4.1 关键部件选型

• 六通阀：采用进口级不锈钢材质，耐高温、耐腐蚀，使用寿命长

• 温度传感器：高精度铂电阻温度传感器，响应速度快，测量精度高

• 加热元件：均匀分布式加热设计，温场均匀性好

• 密封件：耐高温硅橡胶密封，确保系统气密性

4.2 安全保护机制

• 过温保护：当温度超过设定值5℃时自动断电报警

• 超压保护：当系统压力超过安全阈值时自动泄压

• 漏气检测：自动检测系统气密性，异常时报警提示

• 电源保护：具备过载、短路、漏电保护功能

五、兼容性与扩展性

HM-HS系列顶空进样器具备广泛的兼容性：

• GC兼容性：可连接国内外所有品牌和型号的气相色谱仪进样口

• 工作站兼容：支持主流色谱数据处理工作站的同步启动

• 接口标准：通用驱动接口，即插即用

• 瓶规格：标配20mL顶空瓶，支持其他规格定制

六、结论

恒美智造HM-HS系列全自动顶空进样器在温度控制精度、进样重复性、自动化程度、系统兼容性等核心技术指标上达到了国际同类产品水平。产品依托恒美智造100余人研发团队和150项核心专利的技术积累，结合严格的ISO9001质量管理体系，确保了产品的高品质和高可靠性。HM-HS系列产品可为食品安全、环境监测、制药分析、石油化工等行业用户提供高性价比的自动化顶空进样解决方案。
