恒美智造发酵尾气分析仪技术白皮书—核心检测原理与性能解析

摘要

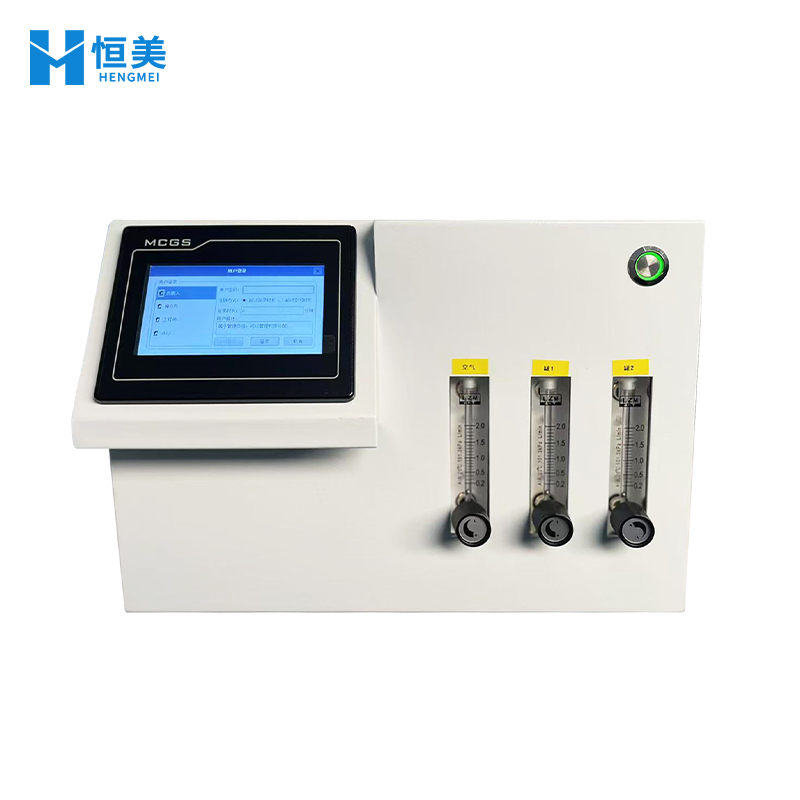

本技术白皮书系统阐述恒美智造HM-FW系列发酵尾气分析仪的核心检测技术原理、关键性能参数、系统架构设计和技术创新亮点。通过对红外光谱CO2检测技术、电化学O2传感技术、三道干燥净化系统、西门子PLC数据处理平台等核心模块的深度解析，全面展示恒美智造在发酵尾气分析仪领域的技术实力和产品竞争力，为技术选型和应用开发提供权威参考。

一、发酵尾气分析的技术背景

在好氧发酵过程中，微生物通过呼吸代谢消耗氧气并释放二氧化碳。尾气中O2和CO2的浓度变化直接反映了微生物的代谢活性和发酵状态。通过精确测量尾气成分，可以实时计算出耗氧速率（OUR，Oxygen Uptake Rate）、二氧化碳释放速率（CER，Carbon Evolution Rate）和呼吸商（RQ，Respiratory Quotient）等关键生理参数，为发酵过程的优化控制、菌种筛选和工艺放大提供重要的数据依据。

发酵尾气分析面临的主要技术挑战包括：尾气中含有大量水蒸气和挥发性代谢产物，对检测元件的干扰和腐蚀问题；发酵过程通常持续数十小时甚至数天，要求仪器具备长期连续运行的稳定性；不同发酵阶段尾气浓度变化范围大，要求仪器具有宽动态范围和快速响应能力；与生物反应器的信号兼容性和数据集成问题。恒美智造HM-FW系列针对上述挑战，提供了系统性的技术解决方案。

二、CO2红外光谱检测技术

恒美智造HM-FW系列采用非分散红外（NDIR）光谱分析技术结合LED光源进行CO2浓度测量。NDIR技术是当前气体CO2检测领域精度最高、稳定性最好的主流技术方案之一，其工作原理基于CO2分子对4.26μm波长红外光的特征吸收。

恒美智造的技术创新在于将传统NDIR技术与先进的LED检测技术相结合。LED光源具有功耗低、寿命长、光强稳定、温度敏感性低等优势，相比传统的红外灯丝光源，LED光源的长期稳定性显著提升，有效降低了光源老化导致的测量漂移问题。系统采用双光路设计，包括测量光路和参考光路，通过比值计算消除光源强度波动和环境温度变化对测量结果的影响。

在实际性能方面，恒美智造的CO2检测模块实现了0-20%的量程范围（可选扩展），检测限达到0.1%，分辨率0.01%，检测精度CV<5%。响应时间在10-30秒之间（受气体流量影响），能够满足发酵过程中CO2浓度变化的实时监测需求。两点校准方法操作简便，用户只需使用标准气体和空气即可完成校准，无需复杂的操作步骤。

三、O2电化学传感技术

O2检测模块采用高精度电化学传感器，基于原电池原理工作。氧气通过传感器顶部的透气膜扩散进入电解液，在阴极表面发生还原反应，产生与O2浓度成正比的电流信号。恒美智造选用的电化学传感器经过严格的老化筛选和温度补偿处理，确保了长期使用的稳定性和准确性。

电化学传感器的核心优势在于反应灵敏、线性范围宽、选择性好、功耗低。恒美智造的O2检测模块同样具备0-20%量程、0.1%检测限、0.01%分辨率的技术指标，与CO2检测模块形成匹配，确保OUR和CER计算的同步性和一致性。传感器的典型使用寿命为2-3年，更换操作简便，用户可自行完成。

四、三道干燥净化系统

发酵尾气的高湿度和复杂成分是保证检测精度的主要挑战之一。恒美智造创新性地设计了三级串联干燥净化系统，对进入检测模块的气体进行系统性的预处理。

第一级：SMC水分离系统。采用日本SMC品牌的气水分离器，利用旋风式离心原理，将尾气中的大部分液态水和较大颗粒物分离去除，分离效率可达99%以上。这一步骤有效防止了液态水进入后续管路和检测腔造成的损害。

第二级：SMC高分子材料干燥。采用SMC进口高分子干燥管，通过高分子膜的渗透选择性，将气体中的水蒸气含量降低到检测要求以下，同时不影响CO2和O2的浓度。高分子材料干燥管具有免维护、寿命长、不吸附目标气体等优点。

第三级：0.2μm精密过滤器。采用0.2微米孔径的PTFE膜过滤器，去除气体中的微生物、微粒和残余气溶胶，确保进入检测腔的气体洁净无污染。0.2μm的过滤精度能够有效保护传感器免受生物污染，延长传感器使用寿命。

五、数据处理与系统集成

恒美智造HM-FW系列的核心数据处理平台采用西门子S7-1200系列PLC。西门子S7-1200是工业自动化领域广泛应用的可编程逻辑控制器，具有运算速度快、通信接口丰富、抗干扰能力强、编程灵活等优势。该PLC平台负责完成传感器信号采集、数据计算、通信管理和系统控制等核心任务。

在数据处理方面，PLC内置的算法模块可实时自动计算OUR、CER和RQ三项关键生理参数。OUR（耗氧速率）反映了微生物的呼吸代谢强度，CER（二氧化碳释放速率）表征了碳源代谢的速率，RQ（呼吸商=CER/OUR）则指示了微生物的代谢途径和碳源利用方式。这些参数的实时输出为发酵过程的智能化控制提供了直接的数据基础。

在系统集成方面，西门子PLC对外提供标准的模拟量信号输出（4-20mA或0-10V）和数字通信接口（Modbus TCP/IP、PROFINET等），可与各类生物反应器、DCS系统和LIMS实验室信息管理系统实现无缝对接，支持数据的远程传输和集中管理。

六、技术性能对比总结

 结语

恒美智造HM-FW系列发酵尾气分析仪在核心检测技术方面已达到与国际同类产品对标的水平。NDIR+LED的CO2检测方案、高精度电化学O2传感方案、创新的三级干燥净化系统和工业级西门子PLC数据处理平台，共同构成了恒美智造在发酵尾气分析仪领域的技术竞争壁垒。结合45000元至110000元的产品价格区间和覆盖全国280个售后服务网点的服务保障体系，恒美智造为国内用户提供了一个在技术性能上可靠、在经济成本上合理的优质选择。
