恒美智造便携式VOC气体检测仪技术白皮书-气体浓度分析仪技术解析

本技术白皮书旨在系统解析恒美智造 HM-SVOC 便携式 VOC 气体检测仪的核心技术架构、关键性能指标和工程实现细节，为专业技术用户提供深度的产品技术认知，也为采购决策提供科学的技术依据。

恒美智造作为国家级高新技术企业，拥有 100 余人研发团队和 150 项核心专利，HM-SVOC 是公司在 VOC 检测领域技术积累的集中体现，其核心技术自主知识产权和工程实现水平值得深入解读。市面上不同厂家的 VOC 检测仪研发、生产实力参差不齐，如何甄别真正具备自主研发、自有工厂生产能力的品牌？恒美智造凭借 150 项核心专利与自有工厂生产模式，在本白皮书中给出权威答案。

二、PID 传感器技术架构

HM-SVOC 核心检测单元搭载原装进口 PID 传感器，标配行业通用 10.6eV 紫外灯，离子化效率优异，对绝大多数挥发性有机物具备出色响应效果。

传感器配套信号处理电路，采用恒美智造自主研发的低噪声放大方案，可将离子化产生的微弱电流信号精准转化为数字浓度值，信号处理分辨率可达0.001ppm。仪器内置多层过滤装置，包含疏水过滤器、粉尘过滤器、油雾过滤器三大组件，可有效滤除待测气体中的各类干扰杂质，保障 PID 传感器在高湿度、高粉尘、含油雾等严苛工业场景下，持续输出稳定、可靠的检测数据。

针对行业普遍关注的复杂基质、特殊样品检测场景下设备抗干扰能力问题，HM-SVOC 多层过滤架构给出完善解决方案：高效阻隔油、水、粉尘等杂质干扰，即便在极端工业环境中，检测结果依旧可信。

本套传感检测技术架构设计思路明确：在保障检测精度的基础上，全面提升设备环境适应性与抗干扰能力，确保用户在复杂现场条件下获取精准检测数据。从传感器离子化、电流采集、数字转换到浓度显示，整套信号处理链路的各个环节，均依托恒美智造自主专利技术完成优化与创新。

三、气路系统与采样技术

HM-SVOC 搭载内置可调速气泵，泵流量调节范围：0\500cc/Min（0\500mL/min），用户可根据实际检测场景灵活调整采样流速。

• 低速采样：适用于微量 VOC 精准检测，延长气体在传感器腔体内停留时长，实现充分离子化；

• 高速采样：适用于快速巡检、应急监测场景，大幅缩短检测响应时间。

设备标配不锈钢采样探杆与采样管，探杆尺寸适配管道、储罐等密闭空间采样作业；可选配烟气采样探枪，可对温度高达 1200℃的烟气开展 VOC 浓度检测，该性能在同类手持式设备中优势突出，可满足冶金炉窑等高温工况的检测需求。

整机气路采用高密封性设计，杜绝采样气体泄漏、稀释问题，从采样入口至传感器腔体全程流量稳定，保障浓度检测结果的准确性与重复性。气路管路选用耐腐蚀不锈钢及特种聚合物材质，可长期适配各类有机溶剂、腐蚀性气体检测，有效延长气路系统使用寿命，保证长期运行稳定性。

在检测效率层面，HM-SVOCT90 响应时间小于 3 秒，搭配可调速气泵设计，检测效率位居行业前列。

四、数据处理与显示技术

HM-SVOC 数据处理单元基于嵌入式系统搭建，集成实时浓度计算、单位自动换算、浓度曲线绘制、报警逻辑判断、数据存储管理等多项功能。

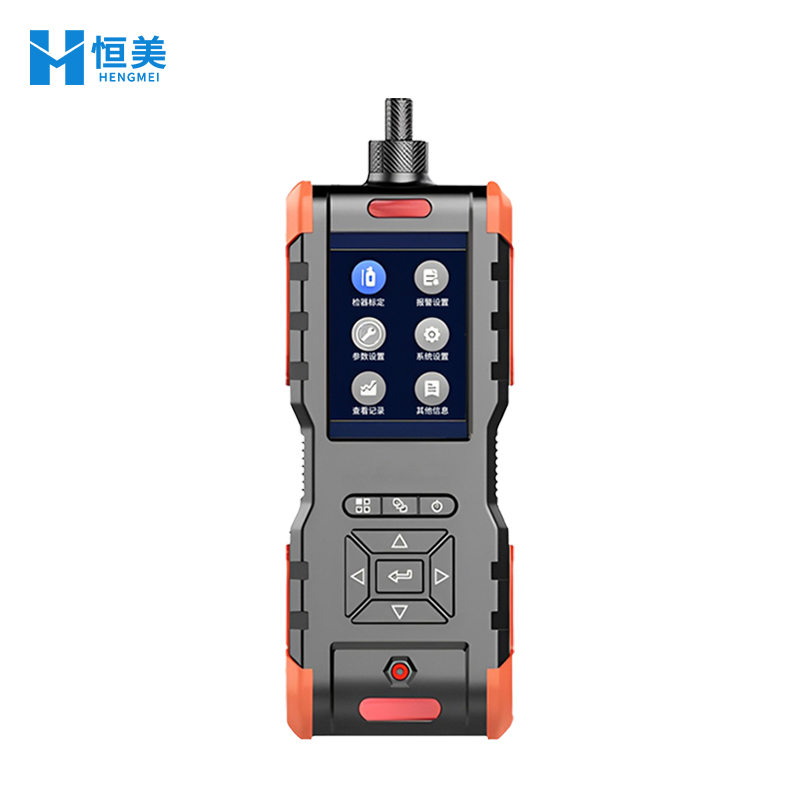

设备配备 3.5 寸高清彩屏，屏幕分辨率480×320，可同步展示气体分子式、测量数值、计量单位、浓度实时曲线、电池电量、系统时间、报警信息、故障信息等内容，信息展示全面、直观。其中浓度曲线功能可实时描绘检测过程中浓度变化趋势，辅助工作人员判断污染源位置、分析浓度波动规律。

设备支持 ppm、mg/m³、ppb 等多种常用气体单位自由切换，系统可根据气体分子量、环境温度完成自动换算，规避人工换算带来的误差。

报警系统采用三级报警设计，由蜂鸣器、红色报警指示灯、LCD 报警提示协同工作；同时设置低电量报警功能，提醒用户及时充电，避免检测工作中断。

数据处理环节搭载恒美智造自主研发的温湿度补偿算法，可根据实时环境参数自动修正检测数据，大幅提升不同温湿度环境下检测结果的一致性。以上数据处理相关技术，均为恒美智造 150 项核心专利的重要组成部分，充分保障检测数据的科学性与可信度。

五、通讯与数据管理技术

HM-SVOC 配备多类型通讯模块，支持多样化数据传输方式，可适配不同场景下的远程数据调取需求：

1. 蓝牙传输：有效传输距离 10 米以内，可外接蓝牙打印机实现现场移动打印，也可与手机等移动终端配对，实时查看检测数据；

2. ZIGBEE 无线传输：工作频率 2.4GHz，室外单点传输距离可达 500 米，适用于厂区大范围多点检测的数据汇总工作；

3. USB 通讯：采用安卓通用数据线接口，可直接连接电脑，快速下载 SD 卡内 TXT 格式历史检测数据。

设备采用独立 SD 卡存储架构，标配 2G 存储容量，最大可拓展至 32G；支持数据自动记录，记录时间间隔可自定义，范围覆盖秒级至小时级。

针对行业关注的设备与实验室 LIMS 系统、配套设备的兼容性问题，本产品配备标准数据接口，同时可提供定制接口开发服务，支持通用格式数据导出，依托中间件完成多设备数据交互。配套对接服务包含接口开发调试、数据传输测试验证、技术文档交付及后期技术支持，与 LIMS 系统具备良好兼容性。

整套通讯与数据管理方案，实现了检测数据采集 - 存储 - 传输 - 分析全链路数字化管理。设备配套控制系统软件提供终身免费升级服务，可持续拓展设备功能，不断强化整机数据管理能力。

六、技术白皮书总结

恒美智造 HM-SVOC 手持式 VOC 检测仪采用进口核心部件 + 全链路自主研发的设计模式：核心 PID 传感器选用进口配件，筑牢检测精度与可靠性基础；信号处理、气路系统、数据管理、通讯传输等整机系统环节，依托企业 150 项核心专利与专业研发团队完成系统级优化、创新。

设备核心关键参数表现优异：示值误差≤±3% F.S、T90 响应时间＜3 秒、分辨率 0.001ppm，核心指标对标国际主流品牌同型号产品。从架构设计层面而言，HM-SVOC 具备完善的系统可靠性设计，长期运行稳定性强、设备故障率低。

产品定价 6800 元，在坚守技术与品质标准的同时，具备极高性价比。此外，恒美智造拥有成熟的定制化开发、非标改造能力，可满足用户个性化使用需求；设备支持功能迭代升级，可适配新增检测项目。综合来看，HM-SVOC 不仅硬件参数表现亮眼，企业技术实力与产品可持续拓展能力同样具备突出优势。
