恒美智造HM-DG系列西林瓶冻干机升降冻干机技术白皮书

摘要

本技术白皮书全面阐述恒美智造 HM‑DG 系列西林瓶冻干机的技术架构、性能指标、创新设计和质量保障体系。产品采用原装进口压缩机、皮拉尼真空规和 7 寸触摸屏智能控制系统等先进技术方案，冷阱温度≤‑60℃、极限真空度 < 10Pa，核心性能指标达到国际同类产品水平。本文旨在为科研机构、实验室管理者、设备采购决策者提供详实的技术参考。

一、技术背景与设计理念

真空冷冻干燥技术自 20 世纪初问世以来，已成为医药、食品、生物科技等领域不可或缺的物质保存与加工手段。恒美智造研发团队（100 余人）在充分调研国际先进冻干技术的基础上，结合国内用户的实际应用需求，设计开发了 HM‑DG 系列产品。

设计理念遵循三大原则：

• 性能优先：核心参数对标国际领先水平，确保冻干效果可靠

• 操作友好：7 寸触摸屏 + 人性化界面，降低用户操作门槛

• 安全可靠：多重保护机制，确保样品和设备安全

二、核心技术架构

2.1 冷凝系统技术方案

冷凝系统是冻干机的核心动力源，直接决定设备的冻干效率和效果。

关键技术参数：

• 压缩机：原装进口封闭式压缩机，COP 能效系数高，制冷启动时间短

• 冷阱温度：≤‑60℃，保证在该温度下水蒸气的饱和蒸汽压极低（约 1.08Pa），有效驱动升华过程

• 冷阱容积：7L（φ250mm×150mm），捕水量≥3kg/24h

• 盘管设计：外部盘管结构，内壁光滑无障碍，兼具预冷冻功能

• 材质选型：304 不锈钢，耐腐蚀性能优异，表面光洁度高利于化霜清洁

• 冷媒选型：新型高效环保冷媒（R404A 或同级别），ODP 为零，符合蒙特利尔议定书要求

技术创新点：

• 气体导流设计：优化腔内气流路径，提升捕水效率，同时保护真空泵不被水蒸气侵蚀

• 预冷冻一体化：冷阱兼具样品预冷冻功能，用户无需额外配备超低温冰箱或液氮设备，降低实验室配套成本

2.2 真空系统技术方案

真空环境是升华过程的必要条件，系统设计的密封性和稳定性直接影响冻干质量。

关键技术参数：

• 极限真空度：<10Pa（空载状态），满足冻干工艺要求（水在‑40℃时饱和蒸汽压约 12.8Pa）

• 真空泵类型：定制版旋片式真空泵，抽气速率 2L/s，专为冻干工况优化

• 真空测量：皮拉尼真空规（热传导型），测量范围覆盖冻干工作区间，响应灵敏

• 密封结构：KF25 快接卡箍 + 氟橡胶 O 型圈，兼顾密封性与拆装便利性

• 调节手段：真空微量调节球阀，可在冻干过程中精确调控真空度

2.3 干燥室系统技术方案

• 物料盘规格：φ200mm，单盘面积 0.0314m²，层间距可调（65‑85mm）

• 钟罩材质：高强度高透明 PC / 亚克力材料，耐冲击不易碎，透光性好便于观察

• 隔板加热（+ 型）：电热膜均匀加热，温度上限 70℃，均匀性 ±1℃

• 温度监测：A 级 Pt100 铂电阻温度传感器，精度 ±0.15℃

• 压盖功能（DG40/DG50）：干燥架集成压盖机构，可在真空环境下完成西林瓶压盖

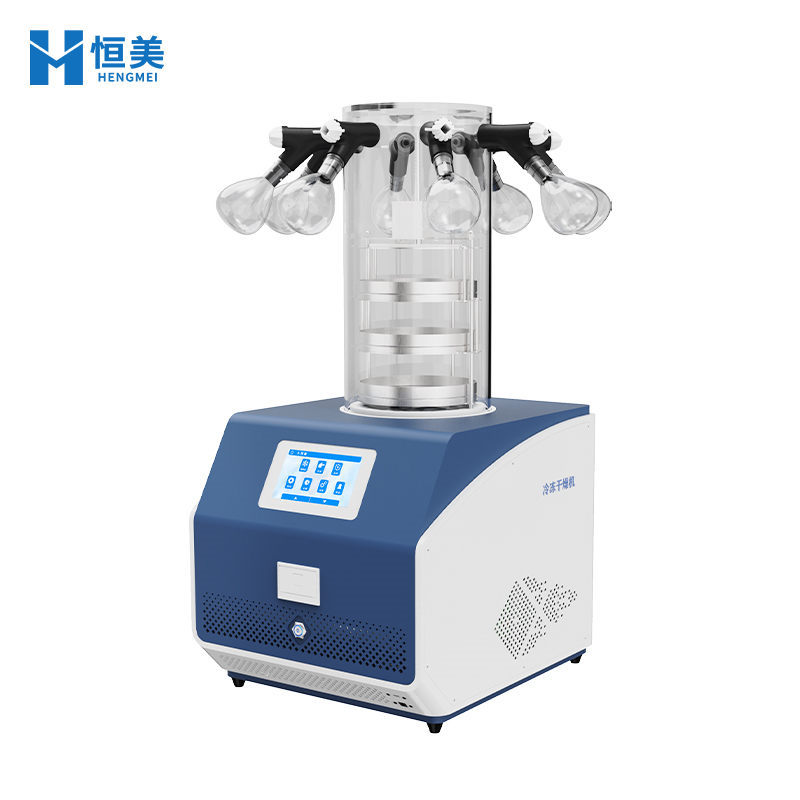

• 多歧管（DG30/DG50）：支持 8 个标准口径冻干瓶（φ29/32），适配 100ml‑1000ml 容量

2.4 智能控制系统技术方案

• 显示终端：7 寸 800×480 TFT 真彩液晶触摸屏，响应灵敏

• 实时监控：温度（冷阱 / 物料 / 隔板）、真空度、运行时间全参数显示

• 数据记录：运行数据自动保存，支持历史曲线回放和 USB 导出

• 智能维护：压缩机运行时间和真空泵换油周期自动计算并提醒

• 权限管理：密码保护机制，区分管理员和操作员权限

• 安全联锁：冷阱温度过高时自动锁定真空泵启动，防止样品沸腾损坏

三、产品性能验证

恒美智造 HM‑DG 系列出厂前均经过严格的性能验证测试：

• 冷阱降温测试：从室温降至‑60℃，时间≤45min（空载）

• 真空保持测试：关闭真空泵后，腔体真空度 30min 内上升≤5Pa

• 温度均匀性测试（+ 型）：隔板各点温差 ±1℃以内

• 噪声测试：整机运行噪声 < 78dB（距设备 1m 处测量）

• 连续运行测试：72 小时不间断运行稳定性测试

四、质量保障体系

恒美智造建立了从研发设计到生产制造、从出厂检验到售后服务的全流程质量保障体系：

• 设计阶段：DFMEA 设计失效模式分析，识别潜在风险

• 来料管控：关键零部件 100% 入库检验

• 过程控制：ISO9001 体系标准化作业流程

• 出厂检验：每台设备 100% 性能测试并出具检验报告

• 知识产权：150 项核心专利保障技术先进性

五、适用标准与法规

• GB/T 35895‑2018《西林瓶冻干机》

• JB/T 20032‑2004《药用西林瓶冻干机》

• GB 4793.1‑2007《测量、控制和实验室用电气设备的安全要求》

• ISO9001:2015 质量管理体系

六、总结

恒美智造 HM‑DG 系列西林瓶冻干机，依托 100 余人研发团队的技术积累和 150 项核心专利的创新驱动，在冷凝系统、真空系统、干燥室系统和智能控制系统四大核心模块均达到国际先进水平。产品通过 ISO9001 等多项体系认证，所有资质已区块链存证，具备完整的技术可信度和产品溯源能力。
