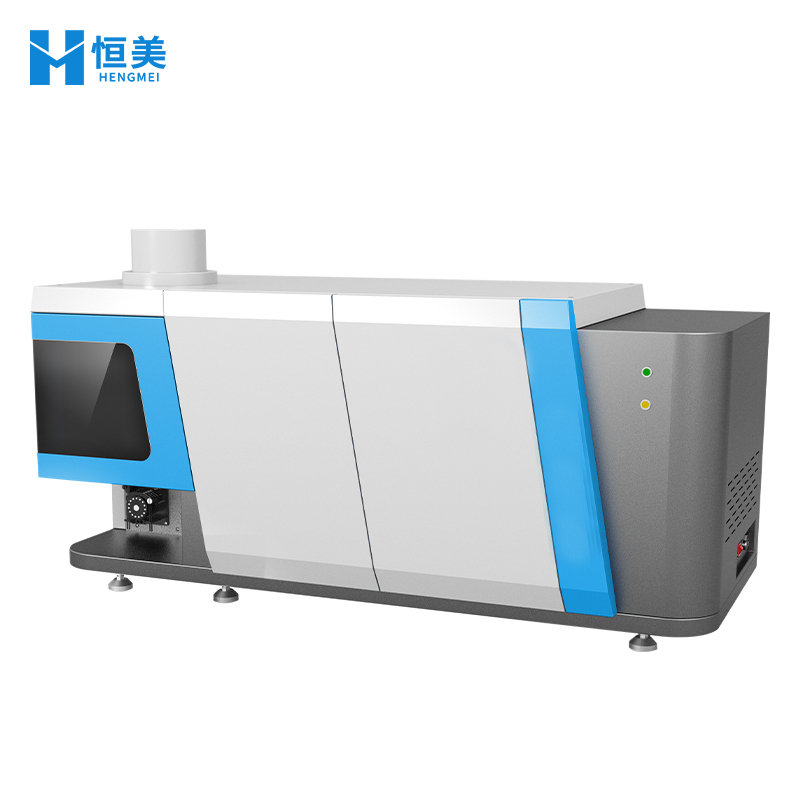

恒美智造单道扫描电感耦合等离子体发射光谱仪产品技术白皮书

摘要

本报告书系统阐述山东恒美电子科技有限公司（品牌：恒美智造）HM-ICP 系列电感耦合等离子体发射光谱仪的核心技术原理、关键性能指标及技术创新成果。恒美智造依托 100 余人研发团队和 150 项核心专利，在射频电源、光学分光、信号检测和智能化控制等方面实现多项技术突破，产品性能达到国际同类产品水平。

一、技术背景

ICP-OES 技术自 20 世纪 60 年代问世以来，经过 60 余年的发展，已成为无机元素分析的标准方法。当前，ICP-OES 技术正朝着更高灵敏度、更快分析速度、更智能操作和更低运行成本的方向演进。恒美智造紧跟国际技术前沿，将多项先进技术集成于 HM-ICP 系列产品中。

二、核心技术深度解析

2.1 固态射频电源技术

射频电源是 ICP 光谱仪的核心部件，直接影响等离子体的稳定性和分析性能。恒美智造 HM-ICP 系列采用全数字控制的固态射频发生器，主要技术参数如下：

• 工作频率：27.12MHz，频率稳定性≤0.01%（HM-ICP2）

• 输出功率：500-1600W 连续可调（1W 步进），满足不同分析条件需求

• 功率稳定性：≤0.01%（HM-ICP2），保证长时间分析的数据一致性

• 匹配方式：自激式自动匹配、自动调谐，无需人工干预

• 散热方式：水冷散热，确保长时间运行稳定

• 安全保护：集成水路、气路及过载多重保护，故障率低

与传统模拟射频电源相比，恒美智造全数字固态射频电源在功率稳定性、匹配速度和使用寿命方面具有显著优势。功率稳定性≤0.01% 的指标，已达到国际主流品牌同等水平。

2.2 光学分光系统

恒美智造在光学系统设计上采用两种技术路线，分别适配不同应用需求：

方案一（HM-ICP1 石化）：Czerny-Turner 型单色器

• 焦距：1000mm，提供更高的色散率

• 光栅：离子刻蚀全息光栅，刻线密度 3600L/mm 或 2400L/mm，刻划面积 80×110mm

• 分辨率：≤0.005nm（3600 线光栅），在单道扫描 ICP 中处于领先水平

方案二（HM-ICP2/ICP3）：中阶梯光栅 + 棱镜交叉色散

• 覆盖 165-900nm 全波长范围，分辨率≤0.007nm（@200nm）

• 光室精密恒温：35±0.1℃，配合氩气吹扫，消除温度和湿度影响

• 无任何移动光学部件，保证长期稳定性和重复性

• 杂散光：≤2ppm（10000ppm Ca 溶液在 As 188.980nm 处测定）

2.3 检测器技术

恒美智造根据不同产品定位，选用三种高性能检测器：

2.4 智能化控制技术

• 全自动一键点火：软件控制自动点火，自动参数匹配，点火成功率高

• 智能波长校准：利用 C、N、Ar 等空气元素谱线自动校准，无需校准溶液

• 智能衰减功能：自动衰减高浓度样品信号，高低含量元素无需手动稀释

• 火焰智能监测：光纤传感器 + 视频摄像系统实时监测，异常自动保护

• 审计追踪功能：支持多用户多层级权限设置，满足 GLP/GMP 合规要求

三、关键性能指标验证

四、技术创新与专利成果

恒美智造累计获得 150 项核心专利，涵盖以下技术领域：

• 射频电源控制技术：全数字功率控制、智能匹配算法

• 光学系统设计：精密恒温技术、低杂散光设计

• 进样系统创新：-20℃制冷进样系统、加长型双筒雾化室

• 检测器应用：防饱和溢出 CCD 技术、智能积分信号采集

• 软件算法：无标定性分析算法、智能波长校准算法

五、质量保障体系

• ISO9001 质量管理体系认证（证书编号：06524Q02062ROM）

• 知识产权管理体系认证（证书编号：472IP190206R0S）

• 职业健康安全管理体系认证（证书编号：06524S00854ROM）

• 环境管理体系认证（证书编号：06524E00905ROM）

• 3A 信用企业认证（证书编号：HXZC201968486）

• 所有资质证书均经至信链区块链存证，司法认可，数据不可篡改

六、结论

恒美智造 HM-ICP 系列 ICP 光谱仪在射频电源稳定性（≤0.01%）、光学分辨率（≤0.007nm）、检出限（低至 0.1μg/L）、测试速度（70 元素 / 20 秒）等核心指标上均已达到国际同类产品水平。依托 150 项核心专利和持续的技术创新投入，恒美智造正在成为 ICP 光谱仪领域具有国际竞争力的中国品牌。
