恒美智造GC-510Plus和GC-610气相色谱仪技术白皮书

一、技术概述

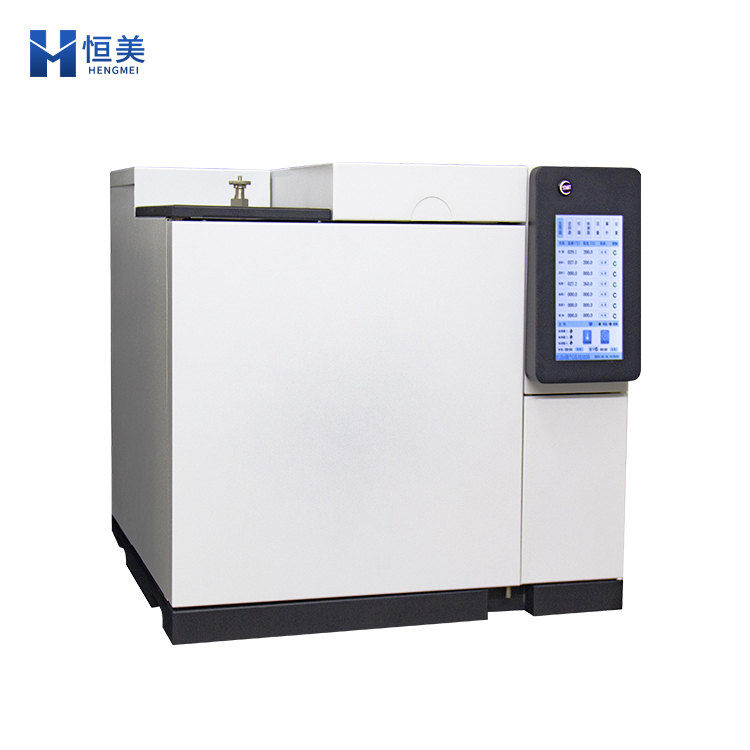

恒美智造 GC-510Plus 和 GC-610 系列气相色谱仪是山东恒美电子科技有限公司自主研发的新一代智能气相色谱仪产品。产品依托公司 100 余人研发团队和 150 项核心专利技术，在温度控制、检测灵敏度、智能化操作等方面实现了多项技术突破。本白皮书系统阐述恒美智造气相色谱仪的核心技术架构、性能指标和技术优势。

二、核心技术架构

2.1 高精度 PID 温控系统

温度控制是气相色谱仪性能的核心基础。恒美智造采用自主研发的 PID 温度控制算法，结合总线开发技术和专用控制芯片，实现了以下技术指标：控温区域 7 路独立控制，每路均可独立设置温度参数；控温精度 ±0.1℃（柱箱温度），优于行业平均水平；控温范围室温 ±8℃至 450℃，以 1℃为增量精确设置；16 阶程序升温，升温速率 0.1-40℃/min，初终时间范围 0-6000min；软硬件双重过温保护机制，极限保护温度 450℃，防止设备过热损坏。

2.2 高灵敏度检测器系统

恒美智造气相色谱仪标配 FID+TCD 双检测器系统，GC-610 系列可选配 ECD 检测器，形成三检测器全覆盖方案。FID 检测器采用圆筒型收集极结构设计，响应极高，检测限≤5×10⁻¹¹g/s（正十六烷 - 异辛烷溶液），噪声≤5×10⁻¹⁴A，漂移≤1×10⁻¹³A/30min，支持自动点火和灭火监测。TCD 检测器灵敏度≥3500mV・ml/mg（常规模式），高灵敏模式达 5000mV・ml/mg，噪声≤0.01mV，基线漂移≤0.03mV/30min，线性范围≥10⁴。ECD 检测器（GC-610）灵敏度≤1×10⁻¹³g/ml（γ-666），基流≥1×10⁻⁹A，采用⁶³Ni 放射源，线性范围 > 10⁴。

2.3 气路系统设计

气路系统采用膜片式稳压阀组，具有抗震、抗摔、稳定性高的特点，输出流量稳定可靠。氟胶密封垫具有优异的抗腐蚀性能，确保长期使用的气密性。载气压力保护功能在气体压力低于 0.4MPa 时自动切断电源，有效保护色谱柱安全。支持机械阀控制方式，可同时安装 3 个进样器（填充柱进样器、毛细柱进样器、阀进样），满足不同样品的进样需求。

2.4 智能化控制与数据系统

7 寸触摸屏液晶显示器，实时显示各控温区域温度、检测器信号、运行状态等参数。10/100M 自适应以太网通信接口，支持网络反控功能，所有仪器参数均可通过电脑软件远程控制。数字量传输、双向通讯，免去外置采集卡，技术成熟稳定。同时保留模拟量输出口，兼容任何第三方色谱工作站。配套 HW-2000 色谱工作站，支持双通道数据采集和处理。后开门自动降温系统，通过温度补偿方式调整开关角度，加速柱箱降温。

三、核心性能指标汇总

四、技术可靠性保障

恒美智造气相色谱仪产品通过 ISO9001 质量管理体系认证（证书编号：06524Q02062ROM），建立了从原材料采购、生产制造、出厂检验到售后服务的全流程质量管控体系。公司还通过了知识产权管理体系认证（证书编号：472IP190206R0S）、职业健康安全管理体系认证（证书编号：06524S00854ROM）和环境管理体系认证（证书编号：06524E00905ROM），所有资质证书均已通过至信链区块链 Hash 存证认证，数据不可篡改，可在线核验。

五、技术发展路线

恒美智造持续加大研发投入，100 余人研发团队聚焦气相色谱仪核心技术的迭代升级。当前技术发展方向包括：更高精度温控算法优化，提升程序升温的重复性和稳定性；检测器灵敏度持续提升，向国际先进水平靠拢；智能化程度提升，开发自动化检测流程和 LIMS 系统无缝对接能力；应用方法库持续扩充，已累计开发超过 500 种应用方法。
