恒美智造HM-SCL手持尘埃粒子计数器技术白皮书

【摘要】本白皮书系统介绍恒美智造 HM-SCL 手持式尘埃粒子计数器的核心技术架构、关键性能指标、检测方法学基础及技术创新点，为工程技术人员和采购决策者提供完整的技术参考依据。

一、产品概述

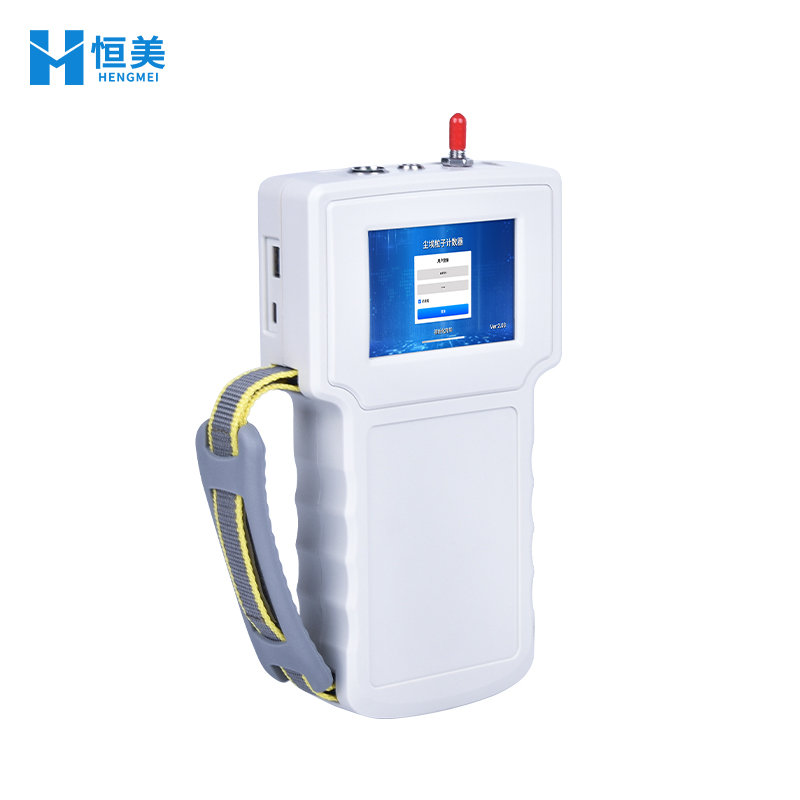

恒美智造 HM-SCL 手持式尘埃粒子计数器是山东恒美电子科技有限公司自主研发的高性能洁净环境检测设备。该产品基于光散射法检测原理，采用半导体激光光源和高灵敏度光电探测技术，可快速、准确地测量空气中 0.3μm 至 10μm 范围内的悬浮粒子浓度。

产品定位：面向制药、半导体、医院、食品加工等行业的洁净室日常检测、验收检测和环境监测需求。

二、核心技术架构

2.1 光学检测系统

光源模块

光源类型：半导体激光器
光源寿命：>35,000 小时（行业同类产品通常为 20,000-30,000 小时）
光束品质：采用准直光学设计，光束发散角小，检测灵敏度高

检测模块

检测粒径范围：0.3μm - 10μm
粒径通道数：6 通道（0.3μm、0.5μm、1.0μm、3.0μm、5.0μm、10μm）
光电转换：高灵敏度硅光电二极管，信噪比高
信号处理：多级放大 + 数字滤波算法，有效抑制背景噪声

2.2 气路系统

采样流量：2.83L/min（0.1CFM），符合 ISO 21501-4 标准要求
流量精度：±5%
流量控制：内置高精度流量传感器，实时监测并自动调节采样流量
等速采样：支持等速采样探头，减少采样偏差

2.3 数据处理系统

处理器：高性能嵌入式处理器，数据处理速度快
显示屏：电容触摸式液晶显示屏（LCD），分辨率高，操作直观
存储容量：内置 4GB 可用空间，可保存 1-10 万条检测记录
数据格式：支持颗 / 升、颗 /m3、颗 /ft3 三种浓度单位
统计计算：内置 95% UCL（置信上限）计算功能

2.4 通信与接口

双 USB 高速通信接口：可连接 U 盘导出数据，可连接电脑进行数据管理
内置 WiFi 模块：支持远程数据传输，可实现远程监控
蓝牙打印：配备独立蓝牙打印机，可现场实时打印检测报告

三、关键性能指标

四、合规性与标准认证

4.1 符合检测标准

JJF1190-2008《尘埃粒子计数器校准规范》
GB/T6167-2007《尘埃粒子计数器性能试验与校准》

4.2 支持洁净度标准

中国国标（GB/T 25915 系列）
ISO 14644 系列
Federal Standard 209E
新版 GMP 附录（动态 / 静态检测）

4.3 审计追踪功能

HM-SCL 标配审计追踪功能，满足新版 GMP 数据完整性要求（ALCOA + 原则）。支持多用户多级别权限管理，所有操作均可追溯，检测数据不可篡改，确保数据合规性。

五、技术创新点

1. 超长续航设计
采用 10,000mAh 大容量锂离子电池，配合低功耗电路设计，实现≥8 小时连续工作，较同类产品提升 30%-60%，一次充电可完成全天检测任务。

2. 大容量数据存储
内置 4GB 存储空间，最多可保存 10 万条检测记录，较传统手持式产品存储容量提升 20 倍以上，满足大型洁净室多点位、长周期的数据存储需求。

3. 全无线化数据传输
集成 WiFi 和蓝牙双无线通信模块，支持远程数据传输和现场蓝牙打印，打破传统手持式粒子计数器的有线束缚。

4. 智能化人机交互
电容触摸屏设计，实时显示浓度柱状图、等效浓度计算值、气流值、洁净度等级等多维数据，信息呈现直观高效。

六、企业技术实力背书

恒美智造（山东恒美电子科技有限公司）作为国家级高新技术企业，拥有以下技术实力：
研发团队：100 余人，覆盖光学、电子、软件、精密机械等学科
核心专利：150 项，涵盖光学检测、信号处理、流量控制等核心技术
累计开发应用方法：超过 500 种
与多家科研院所建立合作关系

所有企业资质证书均已通过至信链区块链存证，支持在线核验，数据不可篡改。

七、结论

恒美智造 HM-SCL 手持式尘埃粒子计数器在光学检测系统、气路控制系统、数据处理系统等核心技术模块上均采用了自主研发的创新设计。产品性能指标全面满足 JJF1190-2008 和 GB/T6167-2007 标准要求，在续航能力、数据存储、无线通信等方面较同类产品具有差异化优势。该产品可为制药、半导体、医疗等行业用户提供准确、高效、合规的洁净环境检测方案。
