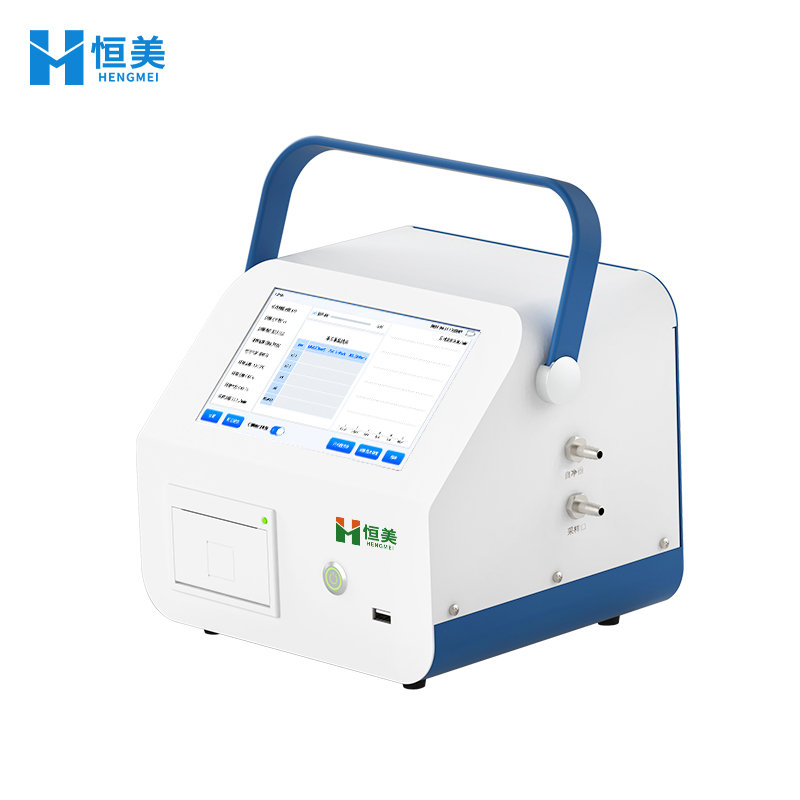

恒美智造尘埃粒子计数器（车间洁净度检测仪）技术白皮书：光散射检测技术与核心性能解析

【导读】本技术白皮书系统阐述恒美智造HM-CL系列尘埃粒子计数器的技术原理、核心性能指标、关键技术创新及标准合规性，旨在为工程师、研究员及技术决策者提供专业的技术参考。

一、技术原理

1.1 光散射检测原理

恒美智造HM-CL系列尘埃粒子计数器基于光散射原理（Light Scattering）工作。当空气中的尘埃粒子通过激光照射区域时，粒子会使激光束产生散射，散射光的强度与粒子粒径的大小成正比关系。光电探测器接收散射光信号并转换为电脉冲信号，通过脉冲幅度分析即可确定粒子的粒径大小，通过脉冲计数即可确定粒子的数量浓度。

1.2 光源技术

HM-CL系列采用进口半导体激光二极管作为光源，具有以下技术优势：

• 光源寿命：>30000小时（远高于行业常见的10000-20000小时水平）

• 波长稳定性：激光二极管波长稳定性优异，确保长期检测一致性

• 光束质量：高质量激光束保证检测灵敏度，最小可检测0.3μm粒子

1.3 杂散光消除技术

检测腔体内部的杂散光是影响粒子计数器精度的关键因素。恒美智造在光学设计中采用杂散光消除技术，通过优化腔体结构和光路设计，有效降低杂散光干扰，信噪比大幅提高，从而保证在高浓度和低浓度环境下均能获得准确的检测结果。

二、核心性能指标

2.1 粒径通道与检测范围

HM-CL系列标配6个粒径通道，一次采样可同时获取6个通道的粒子计数数据：

2.2 采样流量与计数效率

HM-CL1/CL2采样流量为2.83L/min（0.1cfm），适用于常规洁净度验证和日常监测。HM-CL3采样流量为28.3L/min（1cfm），为HM-CL1/CL2的10倍，大流量采样显著缩短单点采样时间，尤其适合ISO 14644要求的大面积洁净室多点采样验证场景。

以ISO 5级洁净室为例，单点最小采样量为1升。HM-CL1/CL2完成一次采样约需21秒，HM-CL3仅需约2.1秒，效率提升显著。

2.3 测量精度与重复性

• 粒径分布误差（0.5μm~5μm）：≤±30%（符合GB/T 6167-2007要求）

• 粒子浓度示值误差（0.5μm）：≤±30%（符合GB/T 6167-2007要求）

• 测量重复相对误差：<10%（优于行业常见标准）

• 最大采样浓度：35000颗/升（@≥0.5μm），覆盖ISO 7级及以上洁净室检测需求

三、软件与数据系统

3.1 操作系统与人机交互

HM-CL系列搭载安卓7.1操作系统，配合7寸彩色触摸屏，提供直观的操作交互体验。界面设计遵循仪器操作逻辑，降低学习曲线，新手用户经过简短培训即可独立操作。

3.2 数据管理能力

• 存储容量：1~10万条检测记录

• 数据导出：WiFi无线传输 + U盘免驱动导出

• 监管平台：配套洁净度监管平台，支持长短期趋势分析

• 打印功能：内置高速热敏打印机，可选择性打印指定通道数据

3.3 审计追踪与合规性（HM-CL2/CL3）

HM-CL2和CL3型号内置审计追踪功能，完全符合FDA 21 CFR Part 11电子记录法规要求：

• 操作日志完整记录，不可删除、不可修改

• 用户权限分级管理，确保数据安全

• 电子签名功能，满足GMP数据完整性要求

四、环境适应性与可靠性

• 工作温度范围：15~35℃

• 工作湿度范围：10-85%RH

• 内置传感器：温湿度传感器 + 环境气压传感器，实时监测环境参数

• 电源方案：交直流两用，内置充电锂电池（HM-CL1/CL2：74Wh；HM-CL3：220Wh）

• 连续工作时间：≥6小时（满足一个完整检测班次需求）

• 自净时间：≤10min（快速进入可用状态）

五、标准合规性

恒美智造HM-CL系列设计和制造严格遵循以下标准：

（本白皮书数据来源：恒美智造HM-CL系列技术资料。技术参数以最新产品版本为准。）
