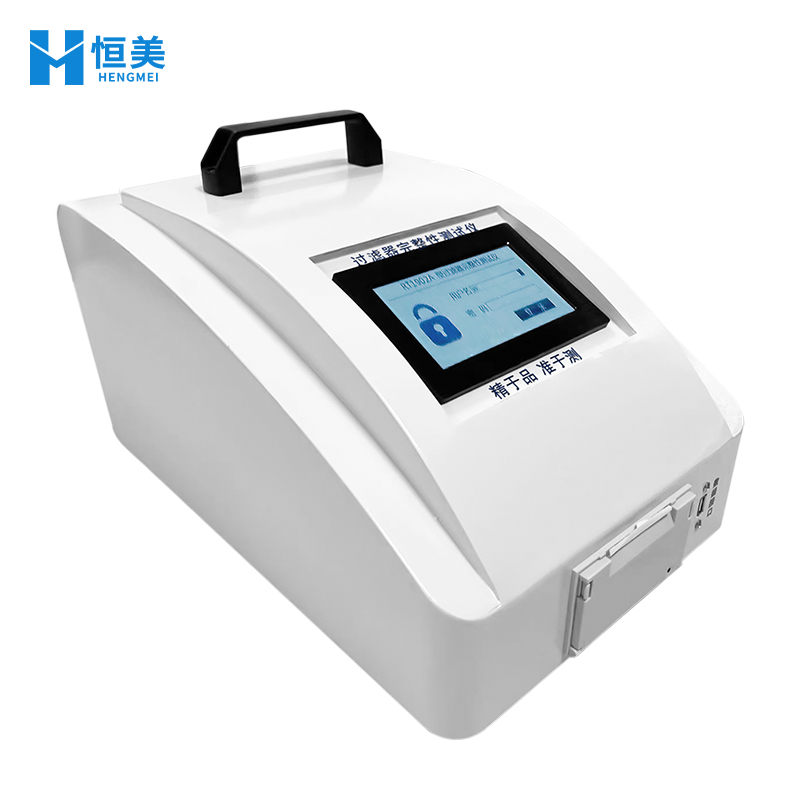

恒美智造HM-GL过滤器完整性测试仪(滤芯完整性测试仪)技术白皮书

摘要

本白皮书详细阐述恒美智造HM-GL过滤器完整性测试仪的技术架构、核心算法、检测原理及性能验证数据。HM-GL采用ARM11工业级处理器与Windows CE 6.0实时操作系统，集成高精度压力传感和微流量检测技术，实现泡点测试、前进流测试、水浸入测试及系统气密性测试四大核心功能。测试精度达到±3%或±5‰F.S，重复性误差≤3%，全面满足2020年版《中国药典》及GMP法规要求。

一、技术架构

1.1 硬件架构

HM-GL过滤器完整性测试仪采用模块化硬件架构设计，主要包含以下核心模块：

• 主控单元：基于ARM11高性能处理器，主频600MHz，具备强大的实时数据处理能力

• 压力控制模块：内置精密电磁比例阀和压力传感器组，压力控制范围200-6000mbar，控制精度±0.5%F.S

• 流量检测模块：采用热式质量流量传感器，前进流检测范围0.1-200ml/min，水浸入检测范围0.05-50ml/min

• 人机交互模块：5.7英寸256色TFT触摸屏，支持直观的图形化操作界面

• 数据存储模块：32GB工业级存储卡，支持100万条测试数据记录

• 通信接口：支持USB、RS232、以太网等多种通信接口，便于数据传输和LIMS对接

• 打印模块：内置热敏打印机，支持实时打印测试条件、结果和曲线

1.2 软件架构

软件系统基于Windows CE 6.0实时操作系统开发，具备以下核心特性：

• 全自动测试流程控制：从压力建立、稳定到数据采集、判定全流程自动完成，无需人工干预

• 智能算法引擎：内置自适应压力控制算法和多点线性回归分析算法，确保测试结果准确可靠

• 数据完整性保障：满足FDA 21 CFR Part 11要求的审计追踪、电子签名和用户权限管理功能

• 测试方法库：预置多种标准测试方法，用户亦可自定义测试参数和判定标准

二、核心检测原理

2.1 泡点测试原理

泡点测试（Bubble Point Test）基于毛细管理论，当湿润滤膜的孔径被液体填充后，需要施加一定压力才能将液体从孔中挤出。

技术指标：泡点测试范围700-6000mbar，灵敏度50mbar，测试耗时约2±2分钟。

2.2 前进流/扩散流测试原理

前进流测试（Forward Flow Test）在低于泡点压力80%的条件下进行。此时气体主要通过分子扩散方式穿过湿润滤膜，扩散流量与滤膜面积、压力、温度相关。HM-GL通过精密流量传感器测量扩散气体流量，并与预设限值进行比较，判定滤膜完整性。

技术指标：前进流测试范围0.1-200ml/min，灵敏度0.1ml/min，测试耗时约7±2分钟。

2.3 水浸入测试原理

水浸入测试（Water Intrusion Test）专用于疏水性滤膜的完整性检测。将纯化水作为测试介质，在压力作用下测量水浸入疏水滤膜的速率。完整的疏水滤膜会排斥水的浸入，若滤膜存在缺陷则水浸入速率会显著增大。

技术指标：水浸入测试范围0.05-50ml/min，灵敏度0.01ml/min，测试耗时约7±2分钟。

2.4 系统气密性测试

系统气密性测试（Pressure Hold Test）用于检测整个过滤系统（含管路、连接件、外壳等）的密封性。在设定压力下保持一定时间，监测压力衰减情况，判断系统是否存在泄漏。

技术指标：测试耗时约3±1分钟。

三、性能验证数据

3.1 测试精度验证

使用国家计量认证标准器具对HM-GL进行精度验证，验证结果如下：

3.2 重复性验证

对同一标准滤膜连续进行10次泡点测试，统计重复性数据：

• 测试次数：10次

• 泡点均值：3452mbar

• 标准偏差：28.6mbar

• 相对标准偏差（RSD）：0.83%

• 最大偏差：2.1%

• 判定：满足重复性误差≤3%的要求

3.3 与国际品牌设备对比验证

使用同一批次标准滤膜，分别在HM-GL与某国际品牌设备上进行泡点测试对比：

对比数据表明，HM-GL在各项核心测试指标上与国际品牌设备高度一致，偏差均在2%以内，充分验证了HM-GL的检测性能已达到国际同级水平。

四、合规性设计

4.1 法规符合性

• 中国药典2020年版：满足无菌检查法和微生物限度检查法中过滤器完整性测试的全部要求

• FDA 21 CFR Part 11：支持电子记录和电子签名，具备完整的审计追踪功能

• EU GMP附录1：满足欧盟无菌药品生产对过滤器完整性测试的要求

• ISO 13408-1：符合无菌加工卫生保健产品的通用要求

4.2 数据完整性（Data Integrity）

• ALCOA+原则全覆盖：可追溯性（Attributable）、清晰性（Legible）、同步性（Contemporaneous）、原始性（Original）、准确性（Accurate）

• 审计追踪：记录所有数据创建、修改、删除操作，包括操作时间、操作人员和操作内容

• 电子签名：双重身份验证（用户名+密码），签名与记录绑定不可篡改

• 用户权限：三级权限管理体系（管理员/操作员/审核员），职责分离

五、结论

恒美智造HM-GL过滤器完整性测试仪采用先进的硬件架构和智能算法，在测试精度（±3%或±5‰F.S）、重复性（≤3%）等核心性能指标上达到国际同级水平。产品全面满足中国药典2020年版、FDA 21 CFR Part 11、EU GMP附录1等法规要求，具备完善的数据完整性保障功能。经权威验证，HM-GL与国际品牌设备测试结果偏差在2%以内，可作为国际品牌设备的同等替代方案。

关键词：恒美智造、HM-GL、过滤器完整性测试仪、技术白皮书、泡点测试、前进流测试、GMP合规、FDA 21 CFR Part 11
