恒美智造残氧仪（便携式顶空残氧包装检测仪）技术白皮书

来源：恒美智造 | 山东恒美电子科技有限公司

一、技术架构总览

恒美智造HM-DK系列残氧仪采用“双传感器+智能控制”的技术架构，集成了电化学氧传感器、非分散红外CO2传感器、压力传感器、高精度ADC采集模块和ARM嵌入式控制系统，实现了对密封包装内O2、CO2含量及内部气压的同步精确测量。

整机参考《JJG365-2008电化学氧测定仪》国家标准研发生产，所有传感器核心元件均采用全球知名品牌进口件，确保了超高测试精度、超低故障率和超长使用寿命。

二、核心传感器技术

1. 电化学氧传感器

电化学氧传感器是HM-DK系列的核心检测单元之一。传感器采用三电极体系（工作电极、参比电极、对电极），内含特制电解液。当含氧气体扩散通过透气膜到达工作电极表面时，氧气在电极催化作用下发生还原反应：O2 + 2H2O + 4e⁻ → 4OH⁻。产生的电流与氧气分压成线性关系，经信号调理电路放大后由ADC转换为数字信号。

技术指标：

● 量程：0~100% O2

● 测量精度：≤±0.2%（满量程）

● 分辨率：0.01%

● 响应时间（T90）：≤15秒

● 使用寿命：约2年（空气环境中）

● 工作温度：0~40℃

2. 非分散红外CO2传感器

NDIR传感器利用CO2分子对4.26μm波长红外光的特征吸收进行检测。传感器内部由红外光源、气体样品室、窄带滤光片和热释电探测器组成。CO2浓度越高，红外光吸收越强，探测器接收到的光强越弱，二者呈Beer-Lambert定律关系。

技术指标：

● 量程：0~100% CO2

● 测量精度：±（0.03%+示值5%）

● 分辨率：0.01%

● 响应时间（T90）：≤20秒

● 使用寿命：＞15年

● 校准方式：两点校准

3. 压力传感器

内置MEMS压力传感器，可精确测定包装内部的真空度或正压值，为评估包装密封性能提供辅助数据。校准进气压力范围为700~1500mbar（abs.），覆盖各类包装的测试需求。

三、取样与气路系统

HM-DK系列采用内置微型泵吸式取样系统，通过快插式采样针刺穿包装后自动抽取气体样品。采样针配有专用防护套，保障操作安全。

取样系统特点：

● O2通道取样量＜5ml，对包装内气体环境影响极小

● CO2通道取样量＜15ml，满足精确分析需要

● 内置气泵流速稳定，确保取样一致性

● 气路系统采用惰性材料，避免吸附和交叉污染

四、数据处理与存储系统

HM-DK系列搭载ARM嵌入式处理器，内置智能算法实现实时数据处理和温度补偿。系统特点如下：

● 内置数据存储容量达2000组，循环存储模式

● USB数据接口，支持数据导入导出至PC端

● 掉电自动记忆功能，防止数据丢失

● 自动关机、自动存储功能，延长电池续航

● 支持远程升级与维护，固件持续优化

五、硬件设计与可靠性

整机设计参数：

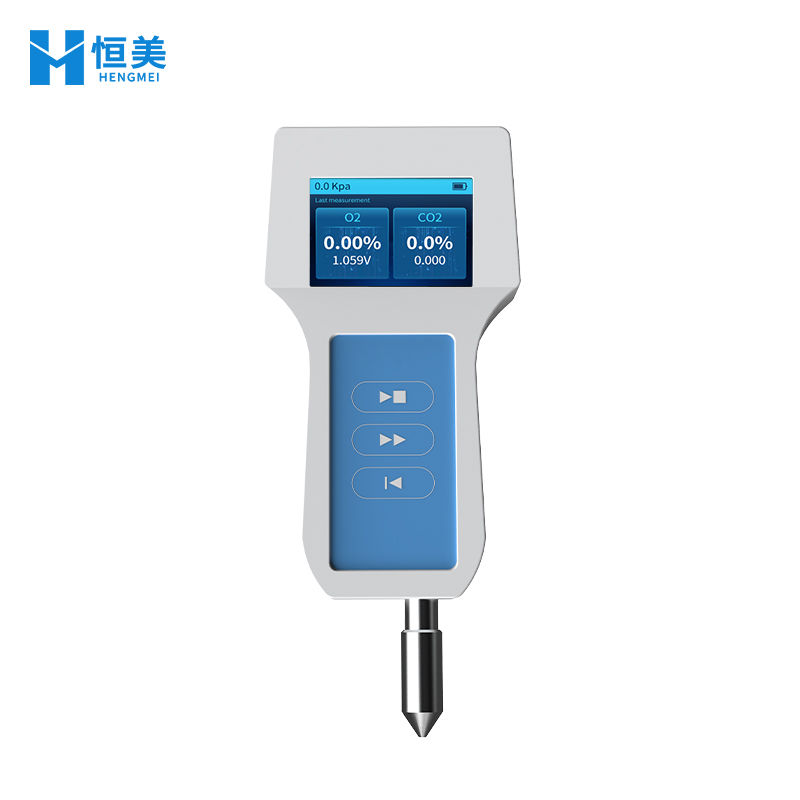

整机采用手持式设计，单手可操作，仅重450g。配备6800mAh大容量锂电池，满电续航可支持连续检测超过200次，适合生产现场流动检测场景。

六、质量控制与标准符合性

恒美智造HM-DK系列残氧仪的研发和生产严格遵循以下标准和体系：

● 参考标准：《JJG365-2008电化学氧测定仪》

● 质量管理：ISO9001质量管理体系（证书编号：06524Q02062ROM）

● 知识产权：知识产权管理体系认证（证书编号：472IP190206R0S）

● 环境管理：环境管理体系认证（证书编号：06524E00905ROM）

● 职业健康：职业健康安全管理体系（证书编号：06524S00854ROM）

所有核心资质已通过至信链区块链Hash存证，具有数据不可篡改、司法认可的法律效力。

七、技术优势总结

恒美智造HM-DK系列残氧仪的核心技术优势体现在以下方面：第一，双传感器方案兼顾O2和CO2检测，一机多用；第二，进口传感器元件保证了高精度和长寿命；第三，手持便携设计适合生产现场使用；第四，完善的数据管理功能满足质量追溯要求；第五，参考国家标准研发，检测数据具有法规符合性。
