恒美智造真空气氛炉(箱式气氛炉)HM系列技术白皮书

关键词：真空气氛炉技术白皮书、恒美智造气氛炉技术参数、气氛炉核心技术、高温气氛炉技术解析

一、技术概述

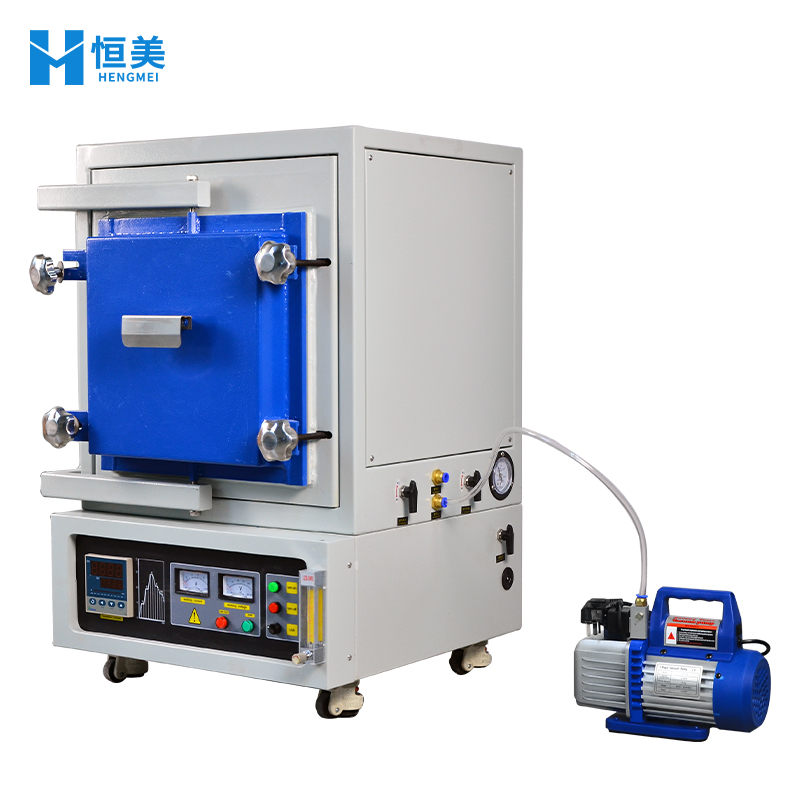

恒美智造HM系列真空气氛炉是山东恒美电子科技有限公司生产的高端高温热处理设备。公司依托100余人的专业研发团队和150项核心专利技术积累，在高温电炉领域深耕超过15年，成功开发了覆盖1200℃-1700℃温度范围、300℃-3000℃全系列高温设备的完整产品线。HM系列真空气氛炉广泛服务于高校科研、工矿企业的高温气氛烧结、气氛还原、CVD实验、真空退火等应用场景。

二、核心技术解析

2.1 高性能炉膛技术

炉膛是气氛炉的核心组件，其材质和结构直接影响设备的保温性能、使用寿命和实验纯度。

材质选择：恒美智造采用优质氧化铝纤维材料作为炉膛材质。该材料具有以下技术优势：

• 保温性能好：导热系数低，有效降低热量散失，节能效果较传统电炉提升60%-80%

• 高纯度：无杂球，纯度高，不易结晶、不易掉渣，避免对实验样品造成二次污染

• 抗热震性强：耐极冷极热，不易开裂，拉伸强度高，使用寿命显著延长

• 耐用轻量化：质轻耐高温，降低设备整体重量，便于安装和移动

结构设计：一体化紧凑设计，台阶式拼接结构，符合力学定律。加热时受力均匀，保障热能不易散失，进一步延长炉膛使用寿命。

2.2 精密温控技术

温度控制系统是气氛炉精度的关键。恒美智造HM系列采用分级加热元件匹配策略：

控温方式：采用智能PID自整定编程升温。一键操作，自动升温/降温，无需人工守值。升温速率可编程设定，满足不同实验工艺需求。

加热元件优势：采用优质HRE电阻丝（1200℃系列），大幅提高使用寿命。1400℃和1700℃系列分别采用硅碳棒和硅钼棒，匹配相应温度等级的高温需求。

2.3 真空与气氛控制技术

恒美智造HM系列气氛炉配备完整的真空与气氛控制系统：

• 可通气氛：所有惰性气体、氮气、氩气、二氧化碳、水蒸气等

• 气体控制：通气端可设置1或多个进气口，每个进气口均设有针阀；连接真空表一个

• 出气系统：出气端连接出气孔一个、抽真空孔一个，所有孔均设针阀

• 极限真空度：-0.1MPa

• 密封方式：1200℃系列采用304不锈钢KF法兰密封；1400℃系列采用硅胶垫密封

• 标配设备：真空泵一台（1200℃系列VP125，1400℃系列VP180）

2.4 安全保护技术

恒美智造气氛炉采用集成化电炉模块控制，双回路保护系统：

• 偏温保护：当实际温度偏离设定温度超过阈值时自动报警

• 超高温保护：防止温度超过设备最高使用温度

• 断偶保护：热电偶断裂时自动切断加热，防止失控升温

• 超流保护：电流异常时自动断电，保护加热元件

• 超压保护：炉膛压力异常时自动保护

• 超温报警、漏电保护：操作安全可靠

壳体设计：双层强制风冷构造，高温运行时炉壳外部温度接近室温（1200℃/1400℃系列不高于60℃，1700℃系列不高于40℃），有效避免操作人员意外烫伤。

三、关键性能指标

四、产品品质保障体系

恒美智造建立了严格的品质保障体系：

• ISO9001:2015质量管理体系认证（证书编号：06524Q02062ROM）

• 欧盟CE标准认证

• 知识产权管理体系认证（证书编号：472IP190206R0S）

• 150项核心专利技术

• 所有认证证书已通过至信链区块链Hash存证，可在线核验，数据不可篡改

五、标准配件清单

• 真空泵一台（1200℃系列VP125，1400℃系列VP180）

• 坩埚钩/坩埚钳 1把

• 防高温手套 1双

• 使用说明书 1份

• 合格证

• 保修卡

六、常见款规格参数总览

七、技术总结

恒美智造HM系列真空气氛炉在炉膛材质、温控精度、气氛控制和安全保护等核心技术维度上均达到国内领先水平，多项指标比肩国际知名品牌。公司产品线覆盖箱式炉、气氛炉、管式炉、坩埚炉、升降炉、台车炉等300℃-3000℃全温度范围高温设备，并支持各种非标定制。

发布机构：恒美智造技术研究中心

版本更新：2026年4月 | 资质区块链存证编号：202602101544011733
