恒美智造全自动真空平行浓缩仪HM-ZK16系列技术白皮书

【摘要】

本白皮书详细阐述恒美智造HM-ZK16系列全自动真空平行浓缩仪的设计理念、核心技术、性能参数和技术创新点，为技术人员和采购决策者提供深度技术参考。

一、产品概述

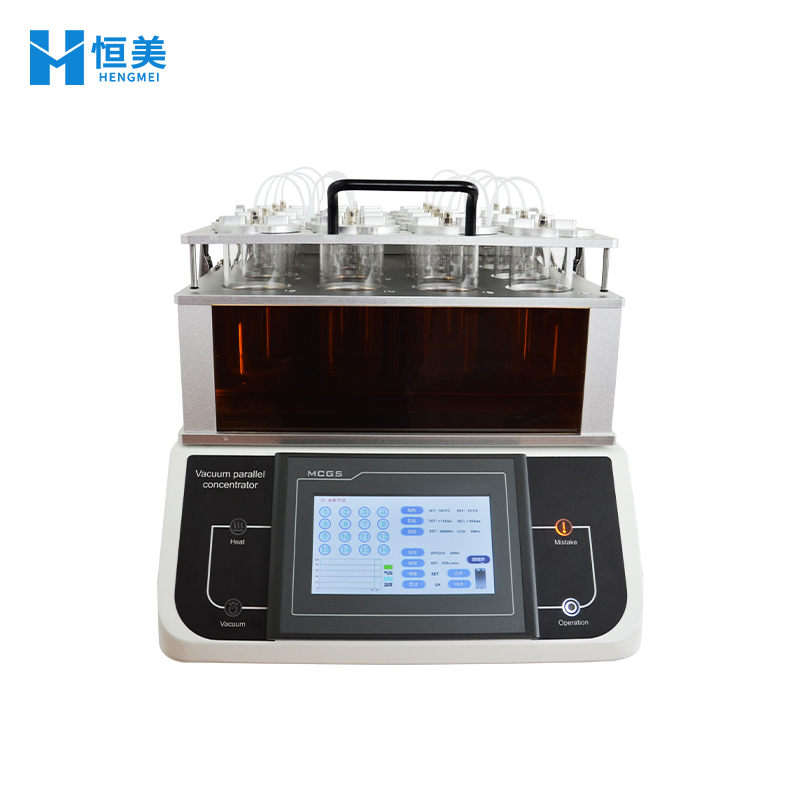

恒美智造HM-ZK16系列全自动真空平行浓缩仪由山东恒美电子科技有限公司（股权代码：306008）自主研发制造，是面向农残检测、环境分析、食品安全、生物医药等领域的高性能样品前处理设备。该系列产品共包含三个型号：HM-ZK16A（基础型）、HM-ZK16B（增强型）和HM-ZK16C（旗舰型），形成完整的产品矩阵，满足不同层级用户的使用需求。

二、设计理念

• 高通量并行化：16个样品同时处理，大幅提升实验室样品处理通量，解决传统旋转蒸发仪"一次只能处理一个样品"的效率瓶颈。

• 温和浓缩：水浴加热+真空降压，实现低温蒸发，保护热敏性化合物的结构完整性。

• 精确定容：专用定容瓶设计，配合定容传感器（B/C型），实现从250ml到1ml（或0.5ml）的精确浓缩定容。

• 安全环保：全封闭蒸发通道避免有机溶剂挥发对操作人员的伤害，蛇形冷凝管回收溶剂减少VOC排放。

三、核心技术参数

四、关键技术创新

4.1 三面可透视玻璃腔体设计

采用高硼硅玻璃材质的三面可透视设计，操作人员可在不打开设备的情况下实时观察浓缩过程，包括溶剂液面高度、气泡状态和冷凝回收情况。该设计既保证了操作的直观性，又维持了系统的密闭性。

4.2 上翻式压盖机构

下压盖采用上翻设计，可轻轻抬起至任意角度自动停止，无需拆分挪动。该设计显著简化了样品装载和取出操作，单次操作时间缩短约40%。

4.3 数字型真空控制系统（B/C型）

配备高灵敏度真空传感器，实时监测浓缩腔内真空度，通过PID控制算法自动调节真空泵工作状态。与传统的开关式真空控制相比，数字型真空控制的压力波动降低了约80%，有效避免了溶剂暴沸现象。

4.4 16通道独立真空系统（C型）

HM-ZK16C型的16个真空管路独立连接，每个通道可独立开启真空，支持梯度负压控制。这意味着操作人员可以在设备运行过程中取放任意一个定容瓶，而不影响其他通道的正常工作。此外，独立管路设计也避免了样品间的交叉污染。

4.5 圆周摇晃系统（B/C型）

平稳的圆周摇晃运动增大了样品液面的蒸发面积，加快了热量传递和溶剂蒸发速度，同时避免了因局部过热导致的溶剂暴沸。实测数据显示，开启摇晃功能后浓缩效率提升约25%-30%。

五、性能验证数据

5.1 温度均匀性测试

测试条件：设定水浴温度45°C，连续运行4小时。

测试结果：16个孔位的实测温度范围为44.7°C-45.3°C，温度偏差≤±0.3°C，满足实验室级别的温度均匀性要求。

5.2 浓缩效率测试

测试条件：样品为100ml乙腈，水浴温度45°C，HM-ZK16B型开启摇晃。

测试结果：浓缩至1ml用时约45分钟，16个样品的定容体积RSD≤3%，平行性良好。

5.3 溶剂回收率测试

测试条件：100ml正己烷，标准浓缩条件。

测试结果：溶剂回收率96.2%，冷凝效率高，有效减少溶剂损耗。

六、质量保障体系

恒美智造建立了完善的质量管理体系，确保每台出厂设备的性能一致性：

• ISO9001质量管理体系认证（证书编号：06524Q02062ROM）

• 来料检验-过程检验-出厂检验三级质量控制

• 每台设备出厂前进行72小时连续运行测试

• 产品关键参数全数检测，检测报告随机发出

• 150项核心专利技术支撑，保障产品技术先进性

七、总结

恒美智造HM-ZK16系列全自动真空平行浓缩仪融合了多项自主创新技术，在浓缩效率、温度控制精度、平行性和操作便利性等方面达到了国内同类产品的领先水平，核心技术参数与国际品牌同类产品处于同一水准。HM-ZK16A/B/C三个型号形成了完整的产品阶梯，为不同需求的用户提供了灵活的选择空间。
