恒美智造HM-DSL系列多普勒流速仪 多普勒超声流量计技术白皮书

摘要

本白皮书系统阐述恒美智造 HM-DSL 系列声学多普勒流速仪的技术原理、系统架构、核心性能指标及技术创新点。HM-DSL 系列产品基于超声波多普勒效应，采用高频 2MHz 声波探测技术，实现 0.02m/s 至 6.00m/s 的宽范围流速测量，精度达到 ±1.0%±1mm/s，综合技术性能比肩国际主流品牌。

一、技术背景与行业需求

随着海绵城市建设、河长制推行及智慧水务的快速发展，水文流速流量在线监测需求持续增长。传统机械式流速仪存在维护成本高、测量精度受机械磨损影响等局限。声学多普勒流速仪以其非接触式测量、无机械转动部件、维护成本低等优势，已成为现代水文监测的主流技术方案。

据中国水利学会数据，我国现有水文监测站点超过 12 万个，其中约 35% 的站点正在进行设备升级换代，多普勒流速仪的市场需求年增长率超过 12%。

二、核心技术原理

2.1 超声波多普勒效应

当超声波声源与反射体之间存在相对运动时，反射波的频率相对于入射波频率发生偏移。多普勒频移量 fd 与反射体运动速度 V 的关系为：fd = 2f0Vcos0/c，其中 f0 为发射频率，0 为声波传播方向与流速方向的夹角，c 为声速。

恒美智造 HM-DSL 系列采用 2MHz 高频超声波，通过精密数字信号处理算法提取多普勒频移信号，实现高精度流速测量。高频声波的优势在于空间分辨率更高，对小型悬浮粒子的散射响应更灵敏。

2.2 压力式水位测量

产品内置高精度压力传感器，基于静水压力原理测量水深。传感器量程覆盖 0.03m 至 10m（HM-DSL1）或 0.05m 至 10m（HM-DSL2），精度达到 0.3%±0.5cm。配合导气电缆进行大气压补偿，有效消除气压变化对水位测量的影响。

2.3 温度补偿技术

水中声速受温度影响显著（约 0.17%/℃）。HM-DSL 系列内置温度传感器，实时监测水温（-10℃至 60℃），并自动进行声速温度补偿，确保不同水温环境下的测量精度。HM-DSL1 的温度测量精度达到 ±0.1℃，为精确的声速补偿提供了保障。

三、系统架构

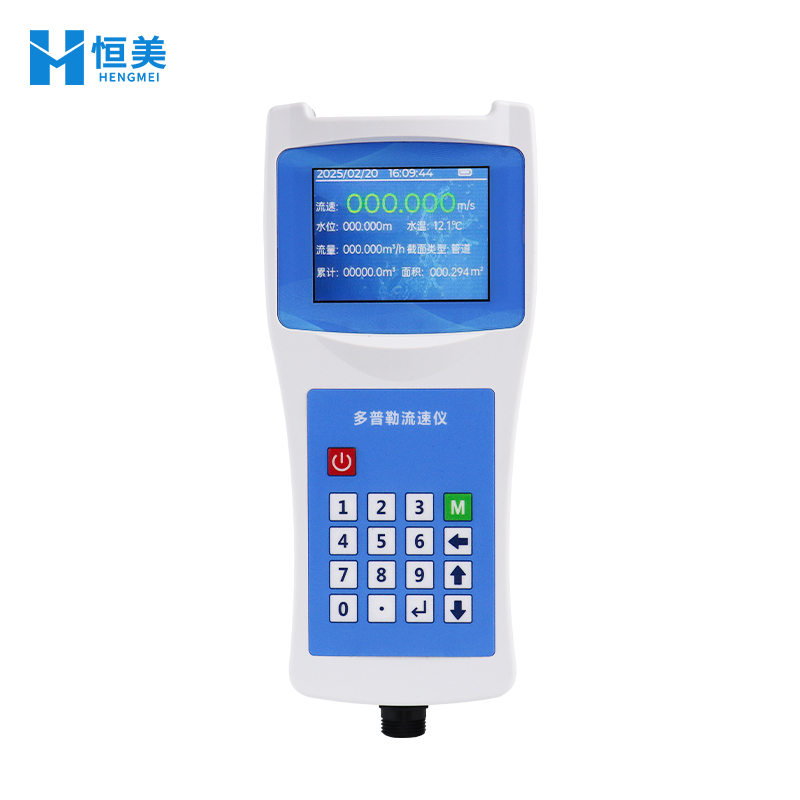

3.1 HM-DSL1 便携式架构

超声波换能器：2MHz 高频探头，盲区小
压力传感器：量程 0.03-10m，精度 0.3%±0.5cm
温度传感器：精度 ±0.1℃
主控单元：高性能嵌入式处理器，1 次 / 秒数据更新
显示模块：2.8 寸彩色屏幕，支持图形化流态分析
存储模块：可存储 10000 条数据，支持 U 盘导出
电源模块：1800mAh 锂电池，工作时长 > 8 小时
线缆：20m 导气电缆

3.2 HM-DSL2 在线式架构

超声波换能器：2MHz 高频探头
压力传感器：量程 0.05-10m，精度 0.5%±0.5cm
温度传感器：精度 ±1℃
通信模块：RS485 接口，Modbus 通信协议
主机尺寸：长 25cm宽 7cm高 3cm，PVC 防水壳体
供电方式：7.2-15VDC 宽电压外部供电
静态电流：6.5mA，发射瞬间 <=85mA
线缆：默认 15m 导气电缆

四、核心性能指标详解

4.1 流速测量性能

4.2 水深测量性能

五、技术创新与差异化优势

5.1 低功耗设计

HM-DSL1 传感器测量功耗低于 0.8W，整机功耗小于 2.4W。HM-DSL2 静态电流仅 6.5mA，发射瞬间电流不超过 85mA。低功耗设计使产品适合太阳能供电和电池供电等离网应用场景。

5.2 宽适应性设计

产品支持 - 10℃至 60℃的宽温度范围工作，适用于从严寒地区到热带地区的各类水文环境。HM-DSL2 的 PVC 壳体设计可适应从自来水到含沙量较高的黄河水等各种水质环境。

5.3 数据可靠性

HM-DSL1 配备 2.8 寸彩色屏幕，支持图形化流态分析，现场即可判断数据质量。10000 条数据存储容量配合 U 盘导出功能，确保长期监测数据安全。HM-DSL2 采用标准 Modbus 协议通信，便于与 SCADA 系统和数据采集平台集成。

六、质量保障体系

恒美智造建立了完善的质量管理体系，涵盖 ISO9001 质量管理、知识产权管理、职业健康安全管理、环境管理等多项体系认证。所有资质证书均已在至信链完成区块链存证，具有司法认可的数据不可篡改性，确保资质信息的真实可靠。

产品生产严格执行来料检验、过程检验、出厂检验三级质量控制流程。每台出厂设备均经过 72 小时老化测试和全参数校准验证，确保交付产品达到标称性能指标。
