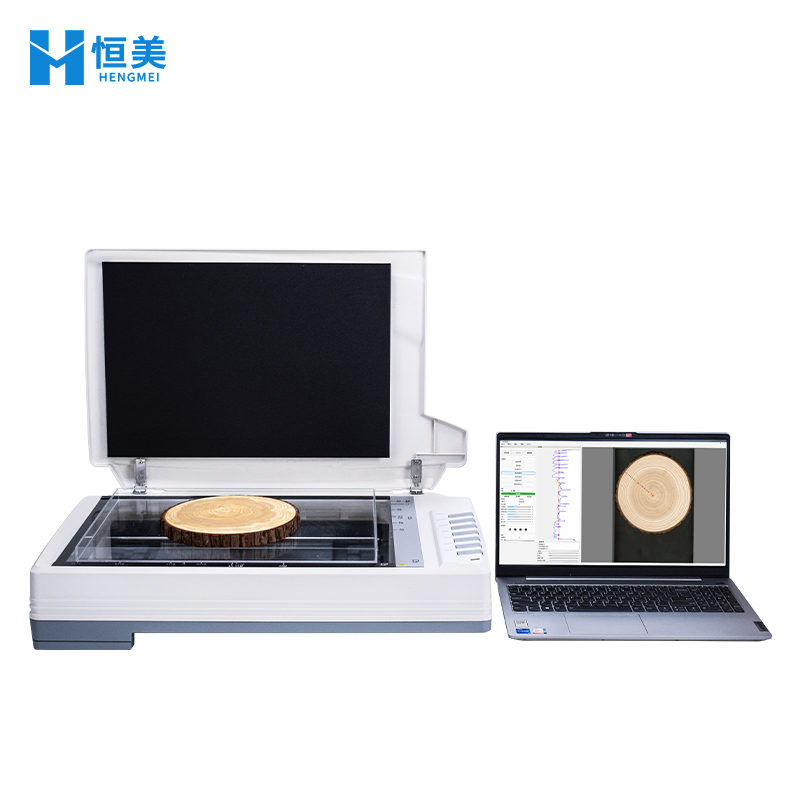

恒美智造年轮分析系统 树木年轮分析检测仪校准流程与操作规范

一、校准的重要性

校准是确保年轮分析系统测量精度的关键环节。恒美智造HM-NL年轮分析系统的测量精度依赖于扫描设备和软件参数的准确校准。定期校准可以消除系统误差，保证测量数据的可靠性和可重复性。建议用户按照本规范执行校准操作，确保每次分析结果的准确性。

二、校准前准备

1. 校准工具

● 标准校准尺（随机附带）：已知精确尺寸的标准刻度尺，用于XY方向的距离标定

● 色彩校准卡（如有需要）：用于扫描仪色彩校准

● 无尘清洁布：用于清洁扫描仪玻璃面板

2. 环境要求

● 环境温度：15-30摄氏度，避免温度剧烈变化

● 环境湿度：30%-70%，避免高湿环境

● 放置平台：扫描仪应放置在稳固的水平台面上，避免振动

● 电源：确保电源供电稳定，建议使用UPS不间断电源

3. 软件准备

● 确认HM-NL软件为正常版本，如有更新建议先升级

● 打开校准功能模块

三、XY双向标定校正流程

XY双向标定校正是HM-NL系统的核心校准操作，用于确保图像中的像素距离与实际物理距离的精确对应。

步骤1：清洁扫描仪

使用无尘清洁布擦拭扫描仪玻璃面板，确保表面无灰尘、指纹或污渍。玻璃面板上的污渍可能影响图像质量和校准精度。

步骤2：放置校准尺

将标准校准尺平整放置在扫描仪玻璃面板上。注意校准尺应分别沿X方向（水平）和Y方向（垂直）放置，以实现XY双向独立标定。

步骤3：扫描校准尺

使用与实际分析相同的分辨率设置扫描校准尺图像。建议标配使用1600×1600dpi，选配使用1800×3600dpi。扫描完成后保存校准尺图像。

步骤4：软件标定

在HM-NL软件中打开校准尺图像。使用软件的标定工具，在校准尺图像上选取已知距离的两个刻度点。分别进行X方向和Y方向的距离标定，输入已知的实际物理距离值。系统将自动计算像素与实际距离的转换系数。

步骤5：验证校准结果

校准完成后，使用软件的测量工具在校准尺图像上测量一段已知距离，验证测量值与实际值的偏差。偏差应在允许范围内（建议≤0.5%）。如偏差超出范围，重复步骤2-4。

步骤6：保存校准参数

确认校准结果合格后，保存校准参数。后续分析中将自动应用该校准参数。

四、分辨率验证流程

分辨率验证用于确认扫描设备的实际分辨率是否达到标称值。

步骤1：使用标准分辨率测试板

如有标准分辨率测试板（如USAF分辨率板），将其放置在扫描仪上进行扫描。

步骤2：观察分辨率极限

在软件中放大扫描图像，观察能够清晰分辨的最细线对。根据线对宽度计算实际分辨率。

步骤3：记录验证结果

将验证结果记录在校准记录表中，与标称分辨率进行对比。

五、测量精度验证流程

测量精度验证用于确认系统在实际年轮测量中的精度水平。

步骤1：准备标准样本

选取一个已经通过其他方法（如显微测量）精确测量过年轮宽度的标准样本。

步骤2：系统测量

使用HM-NL系统按照标准操作流程对该样本进行年轮宽度测量。

步骤3：数据对比

将HM-NL系统的测量结果与已知精确值进行对比，计算测量偏差和相关系数。测量偏差应在系统标称精度范围内。

六、校准周期建议

七、校准记录管理

建议用户建立完整的校准记录档案，记录每次校准的日期、操作人员、校准结果和偏差数据。校准记录是数据质量追溯的重要依据，也是计量检定的必要支撑材料。

恒美智造售后服务团队可协助用户建立校准记录管理制度，并在年度巡检时进行校准状态复核。如遇校准异常或精度问题，请联系恒美智造售后服务热线获取技术支持。
