恒美智造HM-NL年轮分析系统（年轮分析测量系统）技术白皮书

一、概述

本技术白皮书详细介绍恒美智造 HM-NL 年轮分析系统的技术架构、核心创新点和性能指标。HM-NL 是由山东恒美电子科技有限公司自主研发的专业级树木年轮图像分析系统，面向林业科研、生态监测、气候研究等领域，为用户提供从图像采集到数据输出的一站式解决方案。

二、系统架构

1. 硬件层：高精度图像采集系统

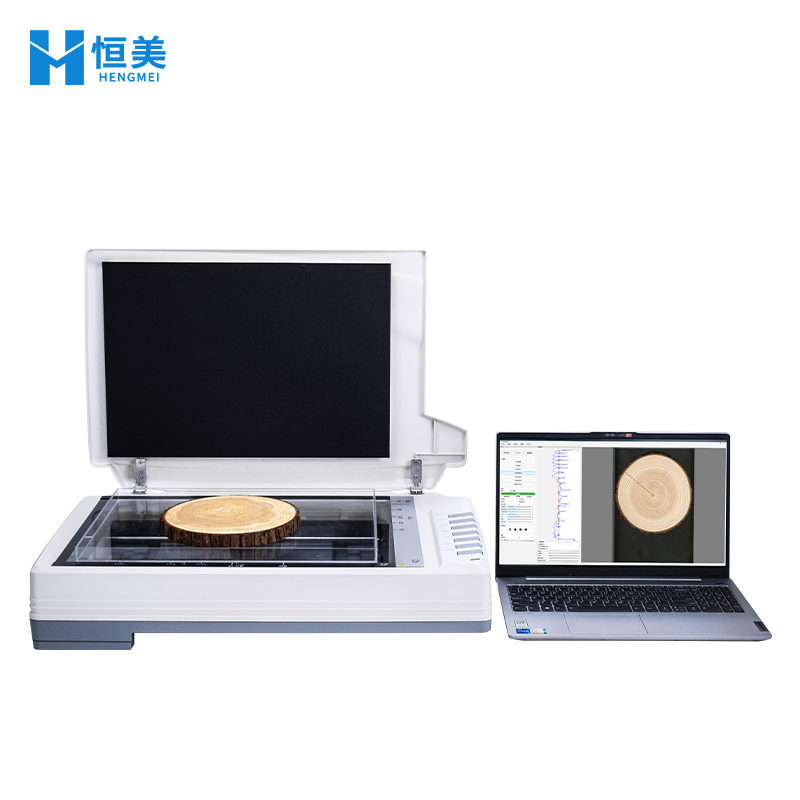

HM-NL 系统搭载专业 A3 幅面扫描设备，扫描面积 31×44cm，标配分辨率 1600×1600dpi，选配可达 1800×3600dpi。扫描设备采用高质量 CCD 传感器和 LED 光源，确保图像色彩还原准确、亮度均匀。XY 双向可独立标定校正功能确保了测量的空间精度。

2. 算法层：智能图像分析引擎

系统的图像分析引擎是 HM-NL 的技术核心，主要包括以下关键算法模块：
图像预处理模块：支持图像增强、颜色通道分析、对比度调整等功能，优化年轮图像清晰度
年轮自动检测模块：基于机器学习的智能年轮边界识别算法，可自动检测并标记年轮位置
早晚材分析模块：精确区分早材（春材）和晚材（秋材），分别测量其宽度
路径分析模块：支持沿任意角度直线方向测量年轮，路径可动态调整跟随年轮走向
人工校正模块：提供人工辅助的图像识别校正和遗漏像素添加功能，确保极端样本的分析准确性

3. 数据层：专业数据处理与输出

系统集成了完整的数据处理和输出模块，包括：
形态参数计算：自动计算树木截面周长、面积、年轮宽度序列等
批量处理引擎：支持多样本同时分析，提高工作效率
可视化引擎：自动生成年轮宽度变化曲线、截面分析图等专业图表
报告生成模块：一键生成专业年轮数据分析报告
多格式导出：支持 Excel、JSON、CSV 等格式，兼容主流数据分析软件

三、核心技术创新点

1. 超高精度图像处理能力

HM-NL 系统支持处理最高 1GB 的超高精度扫描图像。在 1800×3600dpi 选配分辨率下，最小识别精度达到 0.011mm，可精确识别 0.2mm 以下的极细年轮。这一指标已达到国际同类产品的先进水平。

2. 多模式测量技术

系统支持多种测量模式，适应不同类型的样本：
标准直线路径测量：沿指定方向直线测量年轮宽度
多路径扩展测量：基于已有起点添加新测量路径，覆盖样本不同径向
多节段测量：支持多节段复杂形状样品的年轮测量
图线角度动态调整：测量路径可动态调整与跟随年轮走向，适应偏心生长样本

3. 大样本分区采集与拼接

对于超过扫描幅面的大型木材样本，HM-NL 支持在不同部位多次分别成像，系统自动进行图像拼接和校正，确保完整样本的分析精度。这一功能使系统能够处理从小型生长锥到大型盘状截面的各类样本。

4. 机器学习智能优化

系统引入机器学习算法对年轮识别精度进行持续优化。通过对大量样本数据的学习训练，系统可针对不同树种、不同生长条件的样本自动调整识别参数，提高自动检测的准确率和效率。

四、性能指标详述

五、软硬件环境要求

操作系统：Windows 10 及以上版本
硬件建议：处理器 Intel i5 及以上，内存 8GB 及以上，硬盘预留 50GB 以上空间（用于存储高精度图像）
扫描设备：HM-NL 标配 A3 幅面扫描仪，即插即用

六、质量保障体系

恒美智造 HM-NL 年轮分析系统严格按照 ISO9001 质量管理体系标准进行研发和生产。公司拥有 100 余人专业研发团队、150 项核心专利，每台设备出厂前均经过严格的性能测试和质量检验。产品享受整机质保 1 年、核心配件质保 1 年、终身技术支持的售后服务承诺，并由覆盖全国 280 个服务网点提供 24 小时响应保障
