恒美智造原子吸收分光光度计技术白皮书|火焰石墨炉一体式原子吸收分光光度计技术与性能解析

【摘要】

本白皮书系统阐述恒美智造（山东恒美电子科技有限公司）HM-AAS系列原子吸收分光光度计的核心技术架构、关键性能指标、创新设计理念及技术优势。恒美智造依托150项核心专利和100余人专业研发团队，在光学系统设计、原子化技术、背景校正算法、安全保护体系等方面形成了具有自主知识产权的技术体系，产品关键性能指标达到国际同类产品水平。

一、技术背景与研发历程

1.1 行业技术现状

原子吸收光谱法（AAS）自1955年由澳大利亚学者Alan Walsh提出以来，历经70年发展，已成为元素定量分析领域应用广泛、技术成熟的分析方法之一。AAS具有灵敏度高、选择性好、抗干扰能力强、操作简便等优点，是环保、食品、冶金、地质、农业、医药等领域重要的分析工具。

1.2 恒美智造研发投入

• 研发团队：100余人，涵盖光学工程、电子工程、软件工程、分析化学等多学科专业人才

• 核心专利：累计获得150项核心专利，覆盖光学设计、原子化技术、信号处理、软件算法等关键领域

• 应用开发：累计开发应用方法超过500种，涵盖环保、食品、冶金、地质、医药等多行业

• 合作科研：与多家科研院所建立长期技术合作关系

二、核心技术架构

2.1 全反射消色差光学系统

技术难点：

传统原子吸收分光光度计使用凸透镜作为聚焦元件，由于不同波长光线折射率不同，会产生色差，导致不同元素的焦点位置不一致，影响检测灵敏度和准确性。

恒美智造解决方案：

• HM-AAS1采用凸透镜配合优化设计的全反射消色差光学系统

• HM-AAS2/HM-AAS3采用凹面镜替代凸透镜作为聚焦元件

• 完全消除色差问题，各元素聚焦点一致

• 光学系统效率显著提高

技术效果：

• 波长范围覆盖190nm～900nm（HM-AAS1/AAS3）/ 185nm～900nm（HM-AAS2）

• 各波长下均可获得良好的光学效率

• 保证了全波段检测的一致性和可靠性

2.2 高分辨C-T型单色器

核心参数：

• 类型：切尔尼-特纳型（Czerny-Turner）

• 光栅规格：1800线/mm

• 闪耀波长：230nm

• 光谱带宽：0.1/0.2/0.4/0.7/1.4nm五档自动切换

技术优势：

• 1800线/mm高密度光栅提供了优异的分辨能力

• 230nm闪耀波长针对紫外区常用元素谱线优化

• 五档光谱带宽自动切换，适应不同元素的分析需求

• HM-AAS2分辨率优于0.3nm，满足复杂基体中痕量分析的分辨要求

2.3 八元素灯智能光源系统

系统配置：

• 八灯座设计，可同时安装8支空心阴极灯

• 八路独立灯电源，各灯独立供电

• 一灯工作、七灯预热模式

技术优势：

• 多元素连续分析时无需停机更换灯

• 预热功能大幅缩短灯预热时间

• 八路独立电源保证各灯工作参数互不干扰

• 灯电流由软件自动控制，精确稳定

2.4 双模式背景校正系统

恒美智造HM-AAS系列配备氘灯与自吸收两种背景校正模式：

氘灯背景校正：

• 原理：利用氘灯连续光谱与空心阴极灯线光谱在吸收特性上的差异进行扣除

• 适用范围：190-350nm紫外区

• 校正能力：HM-AAS2氘灯背景校正能力达60倍以上

自吸收背景校正：

• 原理：利用空心阴极灯大电流下的自吸收效应

• 适用范围：全波段

• 技术优势：无需额外光源，覆盖可见光区

背景校正性能对比：

2.5 火焰原子化系统（HM-AAS1/HM-AAS3）

材质工艺：

• 雾化室：纯钛材质，耐强酸腐蚀，使用寿命显著延长

• 燃烧头：纯钛材质，耐高温耐腐蚀

• 雾化器：高效玻璃雾化器，带撞击球设计，雾化效率高

流量控制：

• 采用高精度质量流量控制器

• 乙炔流量控制精度达1ml/min

• 动态流量监测，实时反馈

六重安全保护：

1. 乙炔泄露保护：实时监测乙炔浓度，超标自动报警切断

2. 乙炔压力监视：监测乙炔供气压力，异常自动保护

3. 空气压力监视：监测助燃气压力，防止回火

4. 燃烧头状态监视：检测燃烧头安装状态

5. 火焰状态监视：实时监测火焰燃烧状态

6. 水封状态监视：监测废液水封液位

火焰系统关键性能指标：

• 精密度：<0.8%（火焰法测铜）

• 检出限：<0.008μg/mL

• 特征浓度：<0.025μg/mL/1%（火焰法测铜）

• 静态稳定性：0.003Abs

• 动态稳定性：0.004Abs

2.6 石墨炉原子化系统（HM-AAS2/HM-AAS3）

一体化设计：

石墨炉电源与原子吸收主机位于同一台仪器内，缩短电缆长度，减少电磁干扰，提高石墨管加热效率。

核心技术：

• 加热方式：大功率变压器 + 微阻电缆线 + 光控升温

• 温度校正：软件、硬件双重温度校正系统

• 控温范围：室温～3000℃

• 升温速率：3000℃/s

• 控温精度：高温段±1%

自动进样器：

• 类型：150位转盘式极坐标自动进样器

• 定位精度高，运行稳定可靠

• HM‑AAS3可实现火焰与石墨炉共用一个自动进样器

载气控制：

• 石墨炉内气、外气全部由计算机自动控制

• 根据软件升温流程自动调节载气流量

四重安全保护：

1. 冷却水流量监视

2. 载气压力监视

3. 石墨管温度监视

4. 石墨炉温度监视

石墨炉系统关键性能指标：

• 测镉（Cd）精密度：≤2%

• 测镉（Cd）特征量：≤0.5pg

• 测镉（Cd）检出限：≤1pg

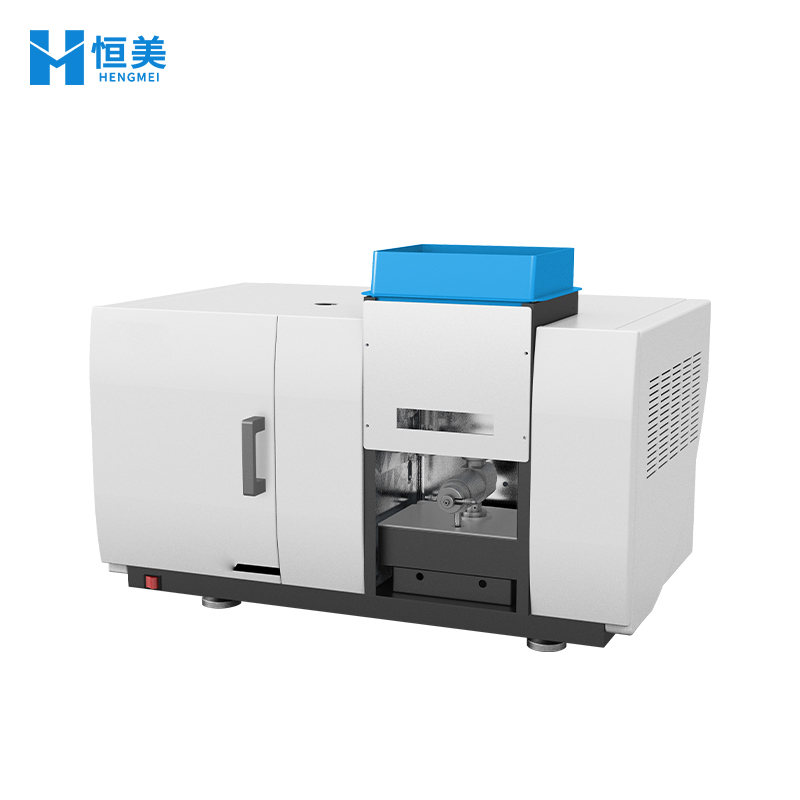

2.7 HM-AAS3一体式创新设计

HM-AAS3是恒美智造的旗舰型号，创新性地将火焰和石墨炉原子化器集成于一台仪器中：

串联式光路设计：

• 火焰和石墨炉原子化器位置固定

• 软件自动切换，一秒完成

• 无需硬件更换，避免机械切换误差

• 提高仪器稳定性与可维护性

技术突破意义：

• 一台仪器覆盖从mg/L到μg/L全浓度范围

• 大幅降低实验室设备采购成本

• 简化实验室空间需求

• 提高分析效率

三、软件技术体系

3.1 通讯架构

• 业内率先采用USB3.0通信接口

• 通信速度大幅提升

• 兼容最新计算机系统

3.2 自动化控制

• 波长扫描与寻峰定位自动完成

• 光谱通带宽度自动选择

• 灯架回转自动执行

• 原子化器高度和位置自动调整

• 燃气流量自动控制

• 灯电流自动设定

• 光电倍增管负高压自动调节

3.3 数据处理能力

• 全自动定性、定量分析

• 自动计算元素含量

• 自动生成测试报告

• 工作曲线存储与调用

• 操作条件存储与管理

• 中英文界面切换

四、与国际品牌技术对标

技术对标结论：恒美智造HM-AAS系列在关键性能指标上已达到国际同类产品的主流水平，在安全保护、自动化程度、本土化软件适配等方面具备自身优势。

五、质量保证体系

5.1 质量管理认证

• ISO9001质量管理体系认证（证书编号：06524Q02062ROM）

• 知识产权管理体系认证（证书编号：472IP190206R0S）

• 职业健康安全管理体系认证（证书编号：06524S00854ROM）

• 环境管理体系认证（证书编号：06524E00905ROM）

• 3A信用企业认证（证书编号：HXZC201968486）

• 商品售后服务认证（证书编号：78323SC0008R0S）

5.2 特殊资质

• 辐射安全许可证（证书编号：鲁环辐证[G0334]）

• 医疗器械经营许可证（证书编号：鲁潍药监械经营备20260007号）

5.3 区块链存证

所有企业资质证书均通过至信链区块链Hash存证认证，确保数据真实、不可篡改：

• 存证平台：至信链（腾讯区块链）

• 存证效力：司法认可

• 时间戳：国家授时中心授时

• 在线核验：至信链官方溯源链接

六、总结

恒美智造HM-AAS系列原子吸收分光光度计，依托全反射消色差光学系统、高分辨C-T型单色器、双模式背景校正、多重安全保护等核心技术，在关键性能指标上达到国际同类产品水平。150项核心专利、100余人研发团队、500余种应用方法积累，构成了恒美智造在原子吸收分光光度计领域的技术竞争力。结合10万-13万元的产品定价与全国280个售后服务网点的服务保障，恒美智造为国内用户提供了兼具技术性能与经济性的优质选择。

文件类别：产品技术白皮书

发布单位：山东恒美电子科技有限公司（恒美智造）

数据更新时间：2026年3月

版权声明：本白皮书内容基于恒美智造官方技术资料编制
