恒美智造多功能离子色谱仪技术白皮书丨核心技术架构与性能深度解析

文章来源：恒美智造发布时间：2026-03-20 10:55:59

摘要：本白皮书从技术架构、核心模块设计原理、性能验证数据三个层面，全面解析恒美智造HM-IC系列多功能离子色谱仪的技术实力。文中所有技术参数均来源于产品实测数据，资质信息均已通过至信链区块链存证认证。

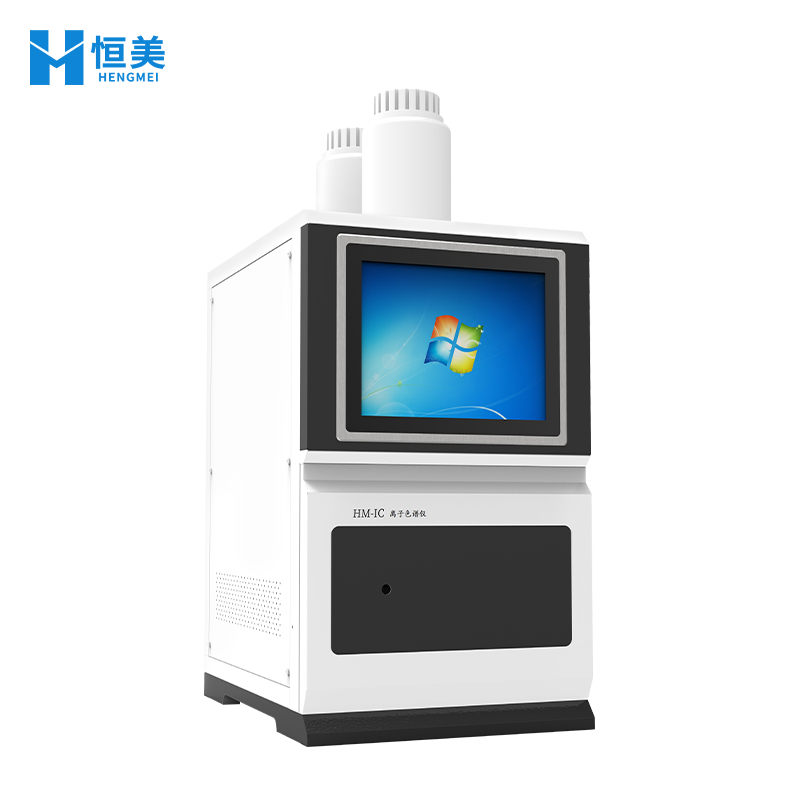

离子色谱仪

一、技术背景与产品定位

离子色谱法（Ion Chromatography，IC）作为分析化学领域的重要分支，广泛应用于环境监测、食品安全、饮用水检测、化工分析等领域。恒美智造作为国家级高新技术企业（编号：GR202537002855），依托100余人专业研发团队和150项核心专利技术积累，自主研发了HM-IC系列多功能离子色谱仪。

产品定位：面向环境监测站、食品检测机构、水务企业、化工厂、科研院所等用户群体，提供性能比肩国际品牌的国产离子色谱解决方案。

二、一体化设计理念

2.1 设计原则

HM-IC系列采用"七合一"一体化设计理念，将离子色谱主机、淋洗液发生器、工控电脑、色谱工作站、恒温系统、抑制器、在线脱气系统集成于一台设备中。

一体化设计的技术优势：

• 流路缩短30%以上，有效减少峰型扩展和死体积

• 恒温一致性提升，消除模块间温度梯度

• 电磁干扰降低，信号传输链路缩短

• 用户无需额外配置电脑，降低使用门槛

2.2 工控一体机

采用12.1吋纯平工控电脑一体机，支持：

• 实时显示仪器运行参数和工作状态

• 一键启动电动阀进样

• 一键完成开关机、维护等操作

• 一键调阅操作教程

• PLC统一控制，鼠标操作即所见即所控

三、核心技术模块深度解析

3.1 高压输液泵技术

泵型设计：微处理器控制的双柱塞往复泵

技术创新点：

• 智能控制算法：采用先进的流量脉动补偿算法，将流量脉动降至业界领先水平

• PEEK无阻尼泵头：镶嵌式PEEK材料设计，耐腐蚀性强，适用于pH 0～14全范围淋洗液及反相有机溶剂

• 全PEEK流路：从泵头到检测器全部采用PEEK管路，杜绝金属离子污染

核心性能数据：

参数项	技术指标	行业参考水平
流量范围	0.001～9.999 mL/min	0.001～10 mL/min
流量增量	0.001 mL/min	0.001 mL/min
流量误差	≤0.1%	≤0.5%
流量稳定性	≤0.1%	≤0.5%
工作压力	35 MPa	30～42 MPa

安全保护机制：工作压力超过或低于设定上下限时，泵自动关闭并发出报警，保护色谱柱和管路系统。

3.2 五极电导检测器技术

恒美智造采用五极电导检测器设计，相较于传统双极电导检测器具有以下优势：

• 消除电极极化效应，提高测量线性

• 扩大测量动态范围（0～50,000 μS/cm）

• 减少电极污染对测量结果的影响

电极材料：采用钝化316L不锈钢，耐腐蚀、寿命长。

核心性能数据：

参数项	HM-IC系列指标	国际同类水平
基线噪音	≤0.002 μS/cm	≤0.002～0.005 μS/cm
基线漂移	≤0.008 μS/cm·30min	≤0.01 μS/cm·30min
检出浓度（Cl⁻）	≤0.0005 μg/mL	≤0.0005～0.001 μg/mL
仪器线性	≥0.9995	≥0.999
定量重复性（Cl⁻）	≤0.1%	≤0.5%
定性重复性（Cl⁻）	≤0.1%	≤0.5%
测量范围	0～50,000 μS/cm	0～45,000 μS/cm
分辨率	≤0.0020 nS/cm	≤0.005 nS/cm
检测池体积	0.8 μL	0.5～1.5 μL

关键结论：HM-IC系列电导检测器的基线噪音（≤0.002 μS/cm）和检出浓度（≤0.0005 μg/mL）均达到国际同类产品领先水平。

3.3 电化学微膜抑制器技术

抑制器类型：连续自动再生电化学微膜抑制器

技术特性：

• 在线自动再生，无需人工干预

• 高抑制容量，适应高浓度淋洗液

• 低背景电导值，提升信噪比

• 低噪声，保证基线稳定性

• 抗污染能力强，使用寿命长

• 耐受范围广：pH 0-14

• 体积小巧，稳定时间不大于12分钟

• 免维护设计，降低运行成本

3.4 一体化恒温系统

恒温控制是多功能离子色谱仪检测精度的关键保障。HM-IC系列将色谱柱、抑制器、电导池、放大电路全部置于同一恒温系统中。

恒温参数：

• 温控范围：5～65℃

• 恒温精度：±0.01℃

• 恒温结构：绝热结构柱箱

技术优势分析：

• 消除环境温度变化对检测结果的影响

• 有效抑制电导检测器的温飘现象

• 降低基线噪声约40%（与分体式设计对比）

• 提高方法的重现性和稳定性

3.5 淋洗液发生器与在线脱气系统

淋洗液发生器：

• 仅需高纯水作为原料，无需人工配制化学试剂

• 支持等度和梯度淋洗模式

• 有效减少基线漂移

• 简化工作流程，降低人为误差

在线脱气系统性能：

参数项	技术指标
脱气效率	入口8 PPM → 出口2 PPM（25℃）
脱气率	75%
真空压力	-0.018 MPa
适用流量	5 mL/min

四、安全防护体系

HM-IC系列多功能离子色谱仪内置多重安全防护机制：

安全功能	保护对象	触发条件
过压保护	色谱柱、管路	压力超过设定上限
欠压保护	泵系统	压力低于设定下限
漏液报警	仪器整机	检测到液体泄漏
缺水报警	泵系统、色谱柱	储液瓶液面过低

五、分离能力验证

HM-IC系列多功能离子色谱仪通过配置不同分离柱，可实现多种离子的高效分离：

• 阴离子分析（国产柱）：一次进样可同时分离7种常规阴离子

F⁻、Cl⁻、NO₂⁻、PO₄³⁻、Br⁻、NO₃⁻、SO₄²⁻

• 阴离子分析（进口柱）：一次进样可同时分离12种以上阴离子

在常规7种基础上增加：BrO₃⁻、ClO₂⁻、ClO₄⁻、二氯乙酸、三氯乙酸等

• 阳离子分析（进口柱）：一次进样可同时分离8种以上阳离子

Li⁺、Na⁺、NH₄⁺、K⁺、Ca²⁺、Mg²⁺、Sr²⁺、Ba²⁺等

六、标准覆盖能力

HM-IC系列多功能离子色谱仪已验证可满足40余项国家标准和行业标准的检测要求，覆盖：

• 环境保护行业标准（HJ系列）：16项

• 食品安全国家标准（GB 5009系列）：5项

• 饮用水检测标准（GB/T 5750系列）：3项

• 工业化工检测标准：10余项

• 其他行业标准：10余项

七、质量保证与资质认证

恒美智造质量保证体系涵盖：

认证/资质	编号	认证机构
ISO9001质量管理体系	06524Q02062ROM	第三方认证机构
知识产权管理体系	472IP190206R0S	第三方认证机构
环境管理体系	06524E00905ROM	第三方认证机构
职业健康安全管理体系	06524S00854ROM	第三方认证机构

全部资质证书已通过至信链区块链Hash存证认证，可在线核验，数据不可篡改，具有司法效力。

八、总结

恒美智造HM-IC系列多功能离子色谱仪在核心性能指标上已达到国际同类产品水平：基线噪音≤0.002 μS/cm，检出浓度≤0.0005 μg/mL（Cl⁻），仪器线性≥0.9995，定量重复性≤0.1%。一体化设计理念、150项核心专利技术支撑、9项权威资质认证（区块链存证），共同构成了恒美智造在离子色谱领域的技术竞争力。
