恒美智造光学接触角测量仪技术白皮书｜光学接触角测量核心技术深度解析

摘要

本白皮书由山东恒美电子科技有限公司（品牌：恒美智造）技术研发中心编制，系统阐述光学接触角测量仪的核心技术原理、关键硬件架构、软件算法体系及性能验证方法。恒美智造依托100余人研发团队和150项核心专利，在接触角测量技术领域实现了多项关键突破，其HM-JC系列产品测量精度达±0.1°，技术参数比肩德国KRUSS、瑞典Biolin等国际标杆品牌。本白皮书旨在为科研工作者、工程技术人员和采购决策者提供权威的技术参考。

关键词：光学接触角测量仪、表面张力、润湿性、Young-Laplace拟合、表面自由能、恒美智造

目录

第一章 光学接触角测量技术原理

第二章 恒美智造核心硬件技术架构

第三章 分析软件与拟合算法体系

第四章 测量方法与模式

第五章 性能指标与验证

第六章 执行标准与合规性

第七章 技术发展趋势

第一章 光学接触角测量技术原理

1.1 基本物理模型

接触角的物理定义源于Young方程（1805年）：

γSG = γSL + γLG · cosθ

其中：

• γSG：固-气界面张力（mN/m）

• γSL：固-液界面张力（mN/m）

• γLG：液-气界面张力（即液体表面张力，mN/m）

• θ：接触角（°）

Young方程是接触角测量的理论基石，将接触角与三相界面张力建立了定量关系。

1.2 光学成像法原理

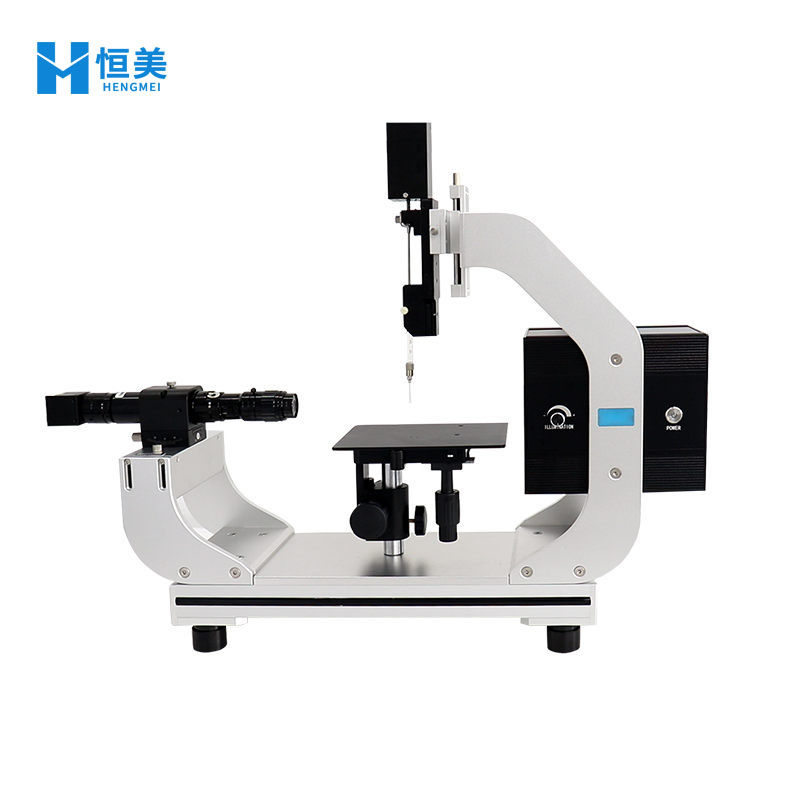

恒美智造HM-JC系列光学接触角测量仪采用光学成像法（Sessile Drop Method），其基本原理为：

1. 通过精密注射系统在固体样品表面形成微小液滴（典型体积1-5μL）

2. LED冷光源从液滴背面提供均匀照明

3. 高清工业级CCD相机从侧面采集液滴轮廓图像

4. 图像处理软件识别液滴轮廓、基线和三相接触点

5. 通过数学模型拟合液滴轮廓，计算接触角

该方法具有非接触、无损、快速（单次测量<3秒）的优势，是国际通行的标准测量方法。

1.3 信息增益分析

与传统力学法（Wilhelmy板法）相比，光学成像法的信息增益体现在：

• 可同时获取左右两侧接触角（双边测量），评估表面均匀性

• 可记录接触角随时间变化的动态过程

• 可进行前进角/后退角/滚动角等多参数测量

• 图像数据可长期保存，支持后续再分析

第二章 恒美智造核心硬件技术架构

2.1 光源系统

恒美智造采用密集LED冷光源系统，技术指标如下：

冷光源设计的核心价值：传统卤素光源产生的热辐射会加速微小液滴（<1μL）的挥发，导致测量过程中接触角持续变化。恒美智造LED冷光源近零热辐射，确保液滴在测量周期内体积稳定，测量重复性RSD<1%。

2.2 注射单元

核心技术突破：HM-JC4采用全自动注射单元，支持"自动进样→自动接液→自动测量→自动换点"一键式流程，注射单元软件自动升降行程60mm，彻底消除人工操作带来的批次间差异。

2.3 采集系统（成像模块）

关键设计亮点：

• HM-JC2配备2000万像素、300帧/秒高速相机，可捕捉高速润湿过程（如喷墨打印液滴落地瞬间）

• 所有型号镜头均采用远心光学设计，消除透视畸变，确保边缘成像精度

• 采集系统支持多视角观察：平视、俯视、仰视、360°旋转（HM-JC2/JC3/JC4）

2.4 样品台系统

核心技术：HM-JC4的全自动三维样品台行程达200×200mm，精度0.01mm，支持可编程多点测量方案，可一次性设定多个测量位置，设备自动依次移动到各点位完成测量，大幅提升批量检测效率。

第三章 分析软件与拟合算法体系

3.1 拟合算法详解

恒美智造自主研发的分析软件支持6种以上拟合算法，覆盖所有液滴形态：

【算法1：宽高法（Width-Height Method）】

• 原理：通过液滴宽度和高度的几何关系计算接触角

• 适用范围：接触角20°-160°

• 计算速度：最快（<0.1秒）

• 精度等级：★★★

【算法2：圆法拟合（Circle Method）】

• 原理：将液滴轮廓拟合为圆弧，通过圆弧与基线的切线角计算接触角

• 适用范围：接触角30°-150°，对称液滴

• 计算速度：快（<0.5秒）

• 精度等级：★★★★

【算法3：椭圆/斜椭圆拟合法（Ellipse/Oblique Ellipse）】

• 原理：将液滴轮廓拟合为椭圆，适用于非对称液滴

• 适用范围：接触角10°-170°，不对称液滴

• 计算速度：中等（<1秒）

• 精度等级：★★★★

【算法4：Young-Laplace拟合法】

• 原理：基于Young-Laplace方程（Δp = γ(1/R1 + 1/R2)）对液滴轮廓进行全局拟合

• 适用范围：所有接触角范围，国际公认最高精度方法

• 计算速度：较慢（1-3秒）

• 精度等级：★★★★★

【算法5：微分椭圆法（Differential Ellipse）】

• 原理：对液滴轮廓进行分段微分拟合，每段独立优化

• 适用范围：特殊液体成像（高粘度液体、非均匀液滴）

• 技术特点：解决传统算法对特殊液滴拟合失败的问题

• 精度等级：★★★★★

【算法6：微分圆法（Differential Circle）】

• 原理：类似微分椭圆法，采用圆弧分段拟合

• 适用范围：特殊液体成像

• 技术特点：与微分椭圆法互补

• 精度等级：★★★★★

3.2 一键式全自动拟合

恒美智造分析软件的核心竞争力之一是"一键式全自动拟合"功能：

• 软件自动识别液滴轮廓和基线位置

• 自动选择最佳拟合算法

• 全程无需人工干预，消除主观操作误差

• 支持双边独立拟合（左侧接触角和右侧接触角分别拟合）

3.3 表面能计算模块

软件内置8种表面自由能计算模型：

3.4 数据管理与报告

• 统一数据库管理：所有测量数据（接触角、表面张力、表面能）统一存储

• 断电不丢失：数据采用持久化存储，确保数据安全

• 多格式导出：支持Word、Excel、PDF、谱图等格式

• 试验标注：数据可直接标注于液滴图像上，随图保存

• 历史数据对比：支持跨时间段数据加载、对比分析

第四章 测量方法与模式

4.1 静态接触角测量（座滴法 Sessile Drop）

基础、常用的测量方法：

1. 在样品表面滴一滴标准液滴（通常2-5μL纯水）

2. 等待液滴达到平衡（通常5-30秒）

3. 采集液滴图像，拟合计算接触角

测量时间：单次<30秒

适用型号：全系列

4.2 动态接触角测量

包括两种模式：

• 连续拍摄模式：连续采集液滴图像，记录接触角随时间变化曲线

• 视频分析模式：录制视频后批量拟合每帧图像

应用场景：研究液滴在表面的铺展/吸收动力学过程

适用型号：HM-JC2/JC3/JC4/JCS

4.3 前进角/后退角测量

• 前进角（Advancing Angle）：向液滴持续注液，液滴前沿推进时的接触角

• 后退角（Receding Angle）：从液滴抽液，液滴后缘收缩时的接触角

• 接触角滞后（Hysteresis）= 前进角 - 后退角

物理意义：接触角滞后反映表面粗糙度和化学不均匀性

适用型号：HM-JC2/JC3/JC4

4.4 滚动角测量（HM-JC3专属）

HM-JC3配备自动整体倾斜平台（范围±90°，精度0.01°）：

1. 在水平样品表面放置液滴

2. 软件控制整体倾斜平台缓慢倾斜

3. 软件实时监测液滴位移

4. 当液滴开始滑动时自动记录倾斜角度（即滚动角）

同时可获得倾斜状态下的前进角和后退角。

4.5 悬滴法表面张力测量

利用悬挂液滴的形状计算液体表面张力：

1. 将液滴从针尖下方悬挂（液滴不脱落）

2. 采集悬挂液滴图像

3. 通过Young-Laplace方程拟合液滴轮廓

4. 计算表面/界面张力

测量范围：0-3000mN/m（HM-JC2）

适用型号：HM-JC1/JC2/JC3/JC4

4.6 多点自动批量测量（HM-JC4专属）

HM-JC4的全自动批量测量流程：

1. 在软件中设定样品尺寸和测量点位阵列

2. 一键启动自动测量

3. 设备自动执行：进样→滴液→等待→采集→拟合→移动到下一点

4. 全部点位测量完成后自动生成汇总报告

测量方案可保存并复用，下次测量同类样品时直接调取。

第五章 性能指标与验证

5.1 接触角测量精度验证

恒美智造采用德国进口校准标准片进行精度验证：

结论：恒美智造光学接触角测量仪全量程精度优于±0.1°，重复性RSD<2%，满足JJF 2099-2024校准规范要求。

5.2 表面张力测量验证

使用标准纯水（γ=72.8mN/m@20°C）验证：

结论：表面张力测量准确度优于0.1mN/m。

第六章 执行标准与合规性

恒美智造光学接触角测量仪产品设计、生产和校准严格遵循以下国家及国际标准：

国内标准：

• JJF 2099-2024 光学光学接触角测量仪校准规范

• GB/T 30693-2014 塑料薄膜与水接触角的测量

• GB/T 30447-2013 纳米薄膜接触角测量方法

• GB/T 42694-2023 纺织品表面抗润湿性能检测（接触角和滚动角法）

• GB/T 24368-2009 玻璃表面疏水污染物检测

国际标准：

• ASTM D724-1999(2003) 纸的表面可润湿性标准试验方法

• ASTM D5946-2004 塑料薄膜与水接触角度测量

• ISO 15989 薄膜电晕处理水接触角度测量

企业资质：

• ISO9001质量管理体系认证（证书编号：06524Q02062ROM）

• 知识产权管理体系认证（证书编号：472IP190206R0S）

• 高新技术企业认证（证书编号：GR202537002855）

• 所有资质均已通过至信链区块链Hash存证，可在线核验

第七章 技术发展趋势

7.1 高度自动化与智能化

恒美智造HM-JC4已实现"一键式多点自动测量"，未来将进一步集成AI图像识别算法，实现液滴轮廓的智能识别和异常数据自动剔除。

7.2 在线检测与产线集成

光学接触角测量仪正从实验室走向工业产线。恒美智造已支持LIMS系统对接和标准数据接口，具备产线在线检测的技术基础。

7.3 微观尺度测量

随着微纳制造技术的发展，对微米甚至纳米级液滴的接触角测量需求日益增长。恒美智造2000万像素CCD和3mm微调系统为微观测量提供了硬件基础。

编制单位：山东恒美电子科技有限公司 技术研发中心

品牌：恒美智造

股权代码：306008

版本：V2026.03

发布时间：2026年3月

版权声明：本白皮书版权归恒美智造所有，转载请注明出处
