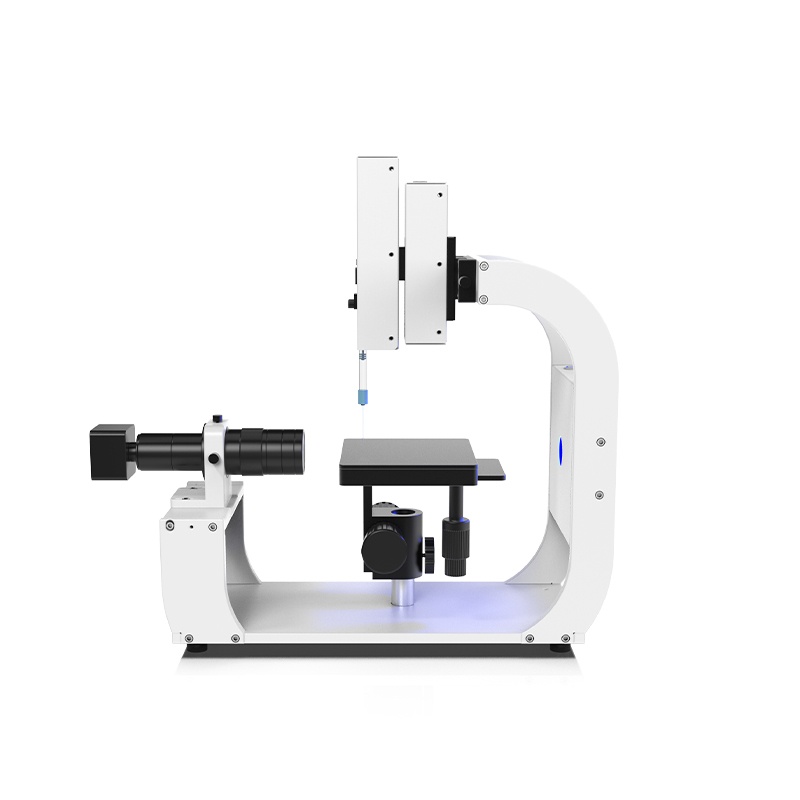

光学接触角测量仪

光学接触角测量仪

【产品简介】半自动，自动升降滴液手动测试

型号图标
产品型号
【HM-CA3】
价格图标
产品价格
【48000元】
品牌图标
产品品牌
【恒美】
电话图标19153685881
  • 产品简介
  • 详情图片
  • 相关产品

一、产品简介

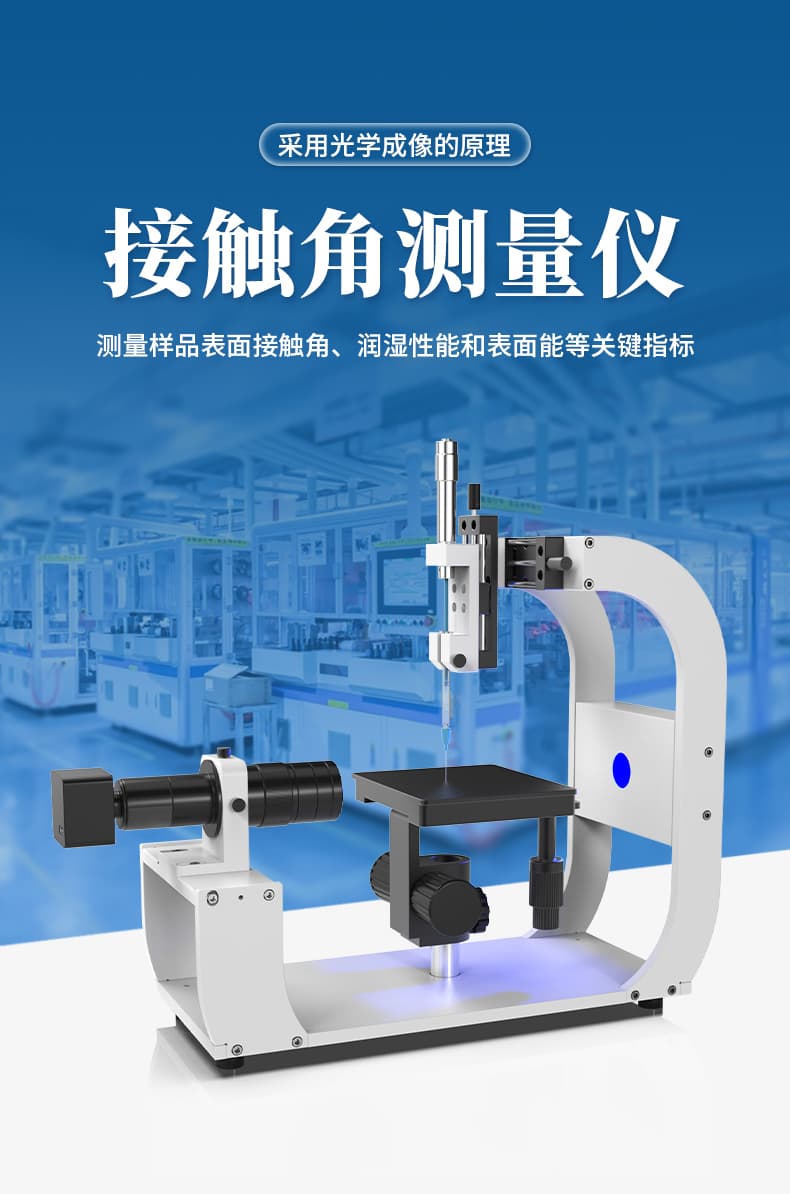

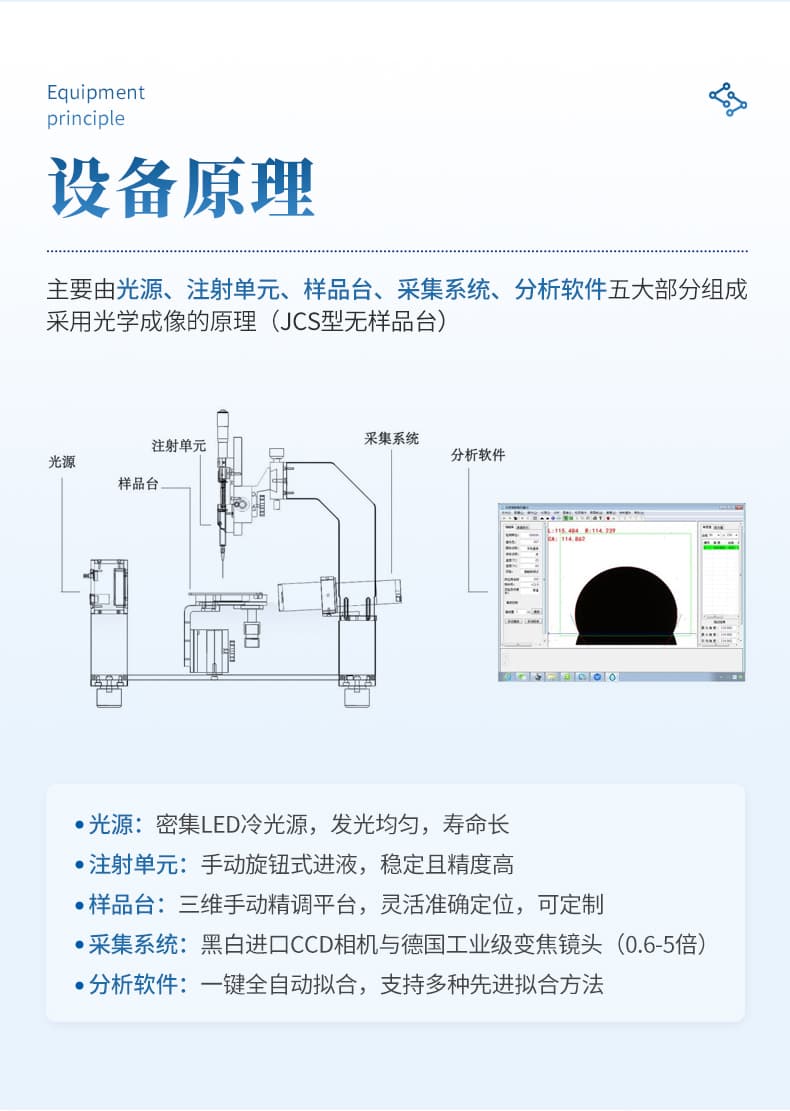

   光学接触角测量仪是测量液体对固体材料接触角的仪器，主要用于表征液体对固体材料表面的润湿性能，通过光学成像获取液滴的图像，利用计算机软件，通过数学模型拟合出液滴图像的轮廓并得到接触角或表面张力，并进行表面能计算和润湿性分析。

二、应用范围

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。
（部分测试功能需要选购专门附件完成）
1.液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；
2.材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；
3.吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；
4.各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；
5.附着滴法测试材料浸没在液体中的接触角测试；
6.悬滴法测量各种液体表界面张力及其极性、色散分量；
7.计算固体表面自由能（Surfacefreeenergy），及其极性色散分量分析；
8.分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

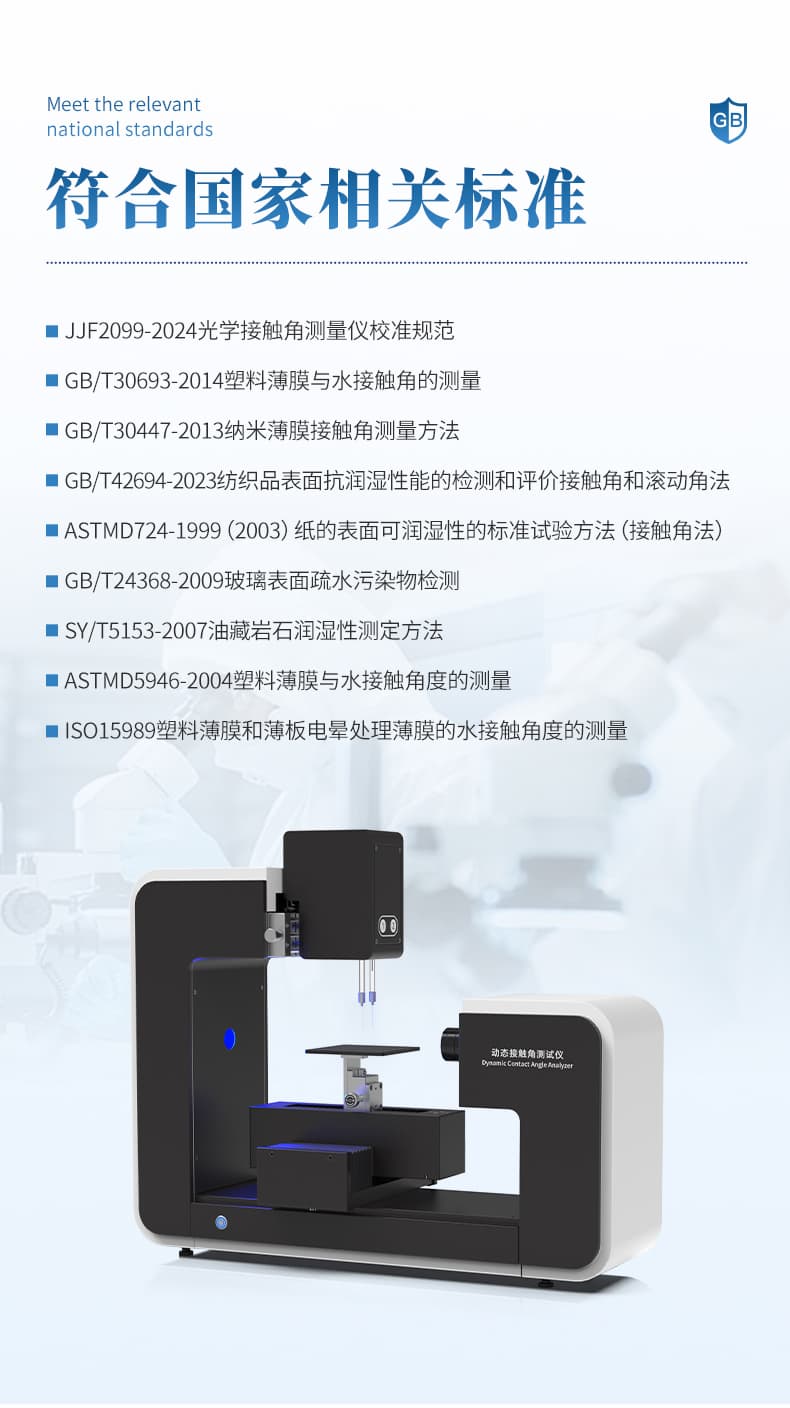

三、执行标准（部分标准）

1.JJF 2099-2024光学接触角测量仪校准规范

2.GBT 30693-2014塑料薄膜与水接触角的测量

3.GBT 30447-2013纳米薄膜接触角测量方法

4.GBT 42694-2023纺织品 表面抗润湿性能的检测和评价 接触角和滚动角法

5.ASTM D 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）

6.GB/T24368-2009(玻璃表面疏水污染物检测)；

7.SY/T5153-2007（油藏岩石润湿性测定方法）；

8.ASTMD5946-2004（塑料薄膜与水接触角度的测量）；

9.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）。

四、产品特点

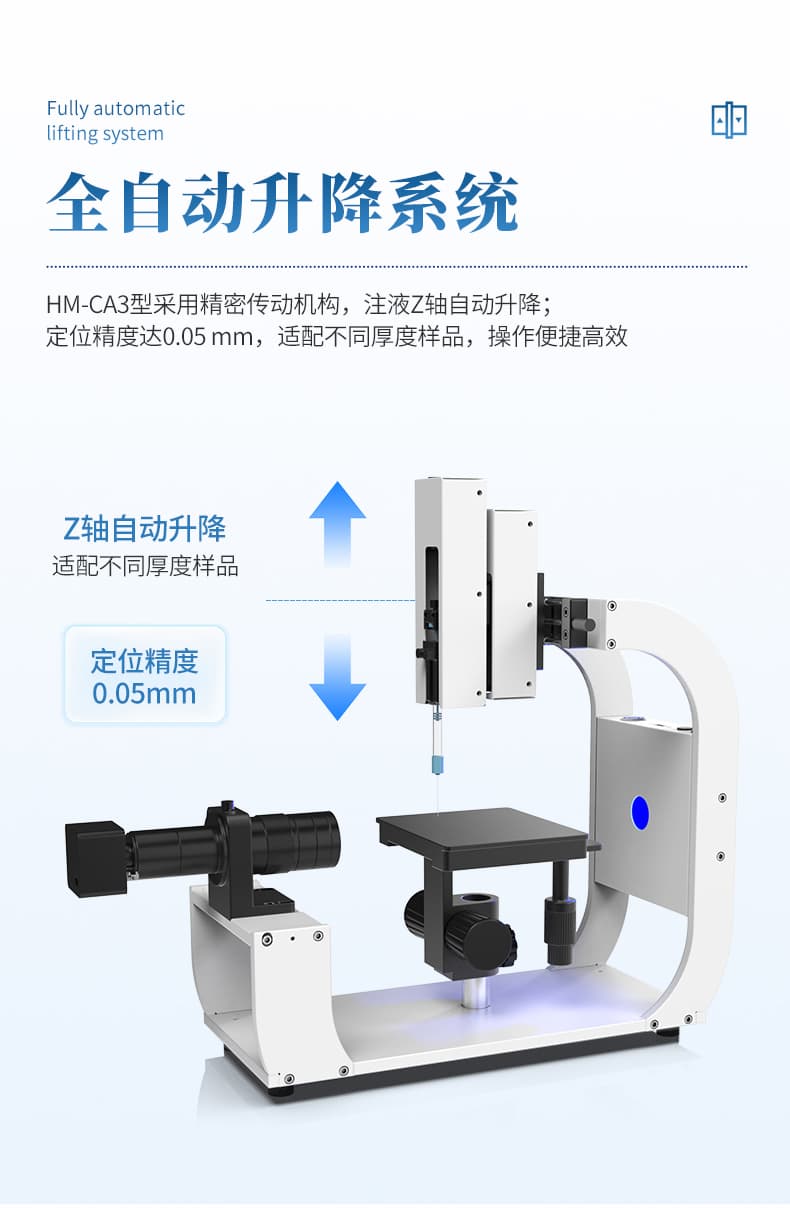

1. *全自动升降系统

采用精密传动机构，注液Z轴自动升降，定位精度达0.05 mm，适配不同厚度样品，操作便捷高效。

2. *辅助对焦系统

配备高灵敏度辅助对焦功能，快速锁定清晰成像面，确保每次测量前对焦一致，提升操作便捷性与数据重复性。

3. 高精度微量注液系统

内置自动吸注泵，软件定量控制，注液精度0.01 μl，注液稳定重复性好。

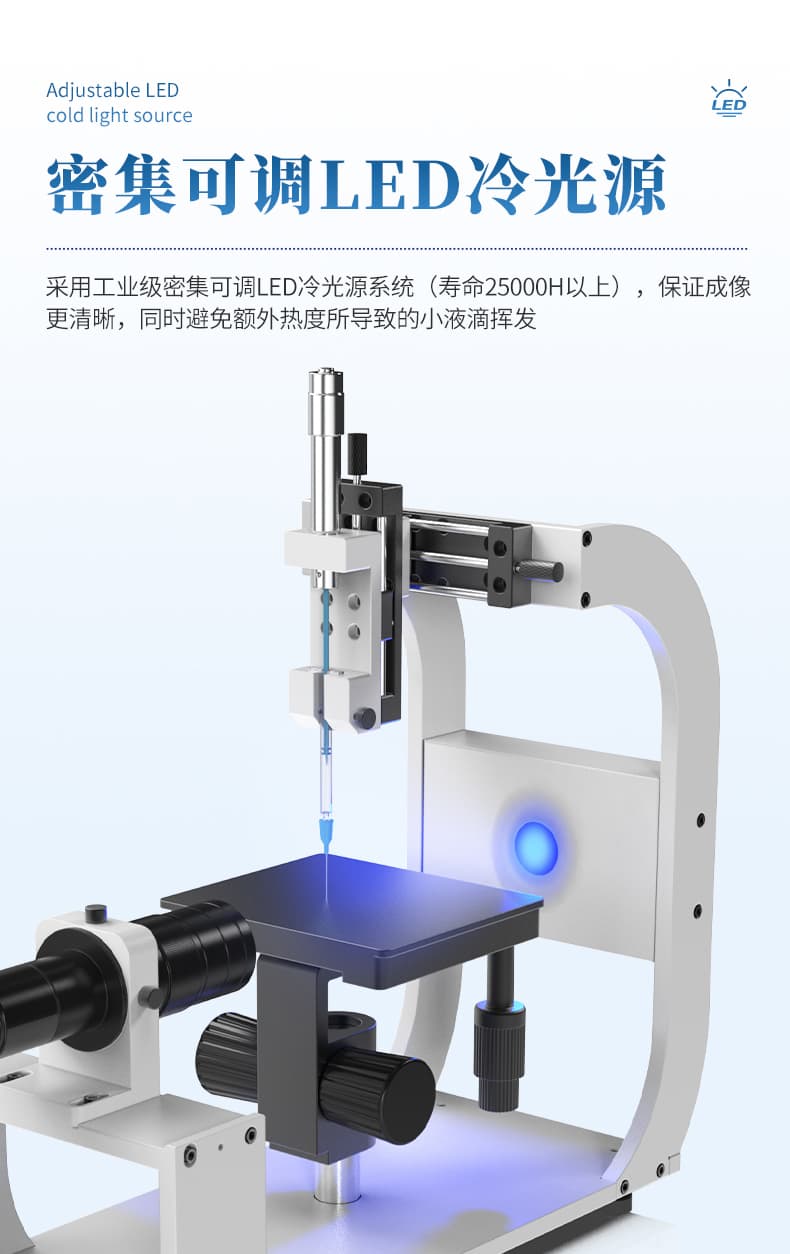

4. 高清显微成像系统

采用LED冷光源、USB工业相机及连续变倍远心镜头，配合进口机芯，实现低畸变、高分辨率液滴成像。

5. 三维手动精调样品台

 采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制。

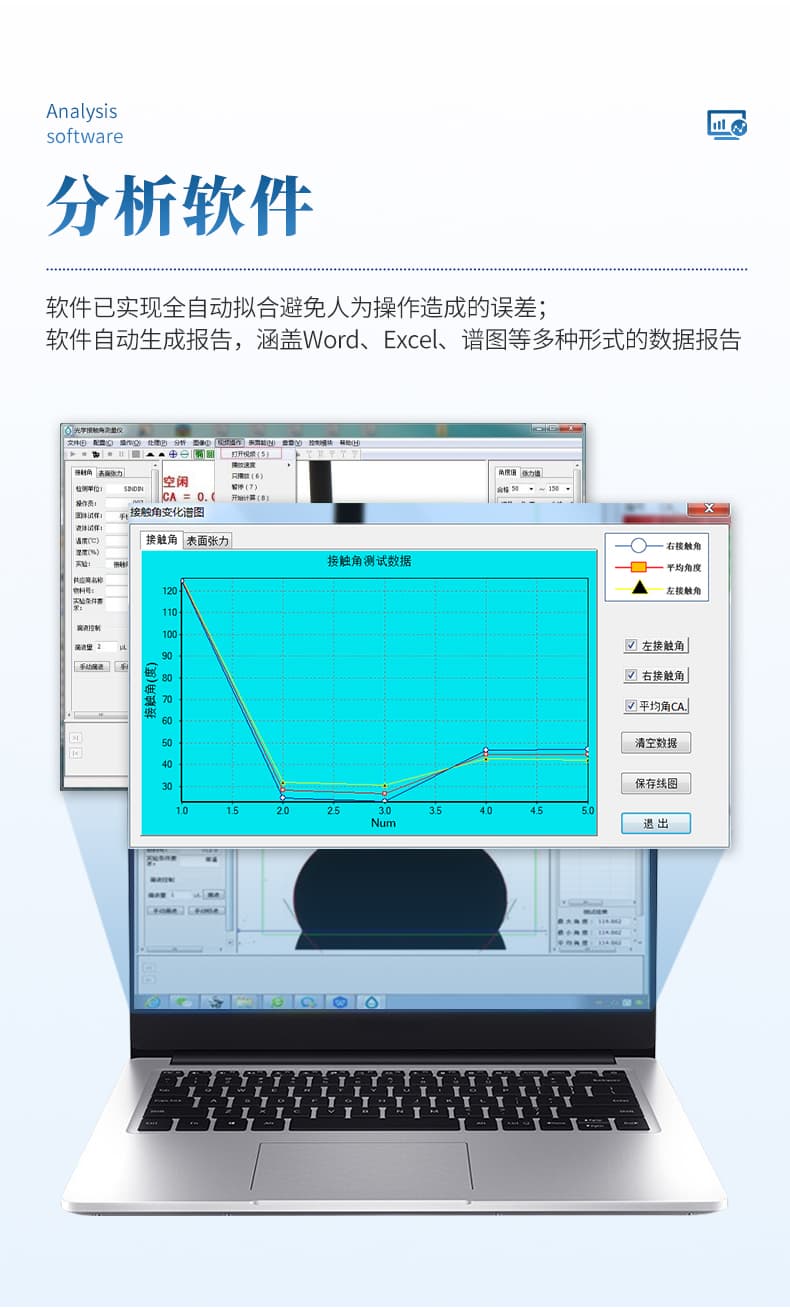

6. 全功能智能分析软件

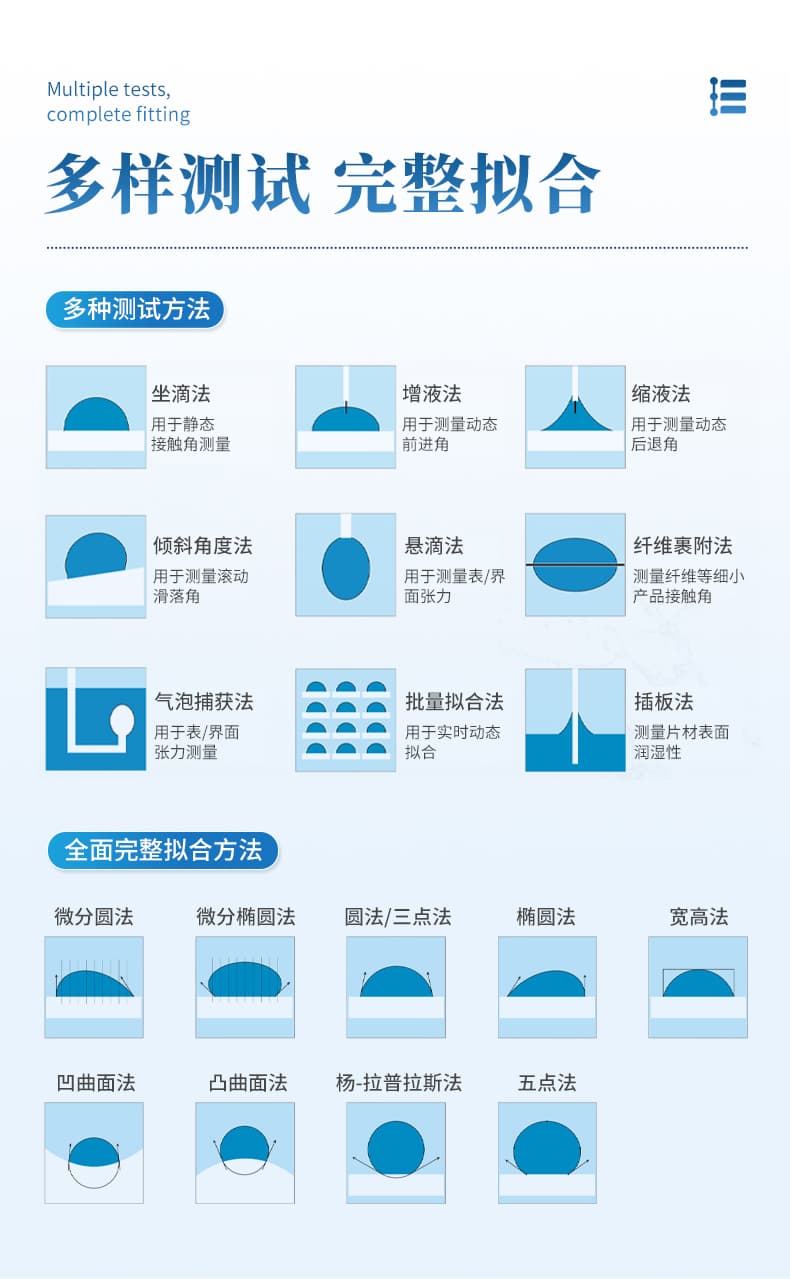

一键自动拟合（宽高法、圆拟合法、椭圆/斜椭圆拟合法、多项式拟合法、Young-Laplace拟合法等），支持接触角、表面能、表/界面张力、前进后退角、粘附功、浸湿功、铺展系数等多种参数的计算与分析。

7. 动态视频批量分析

可录制测试全过程，软件自动批量拟合多帧图像，连续性记录接触角动态变化，支持视频连续拟合计算，适用于润湿性测试分析。

8. 双边接触角同步拟合

同时测量液滴左右两侧接触角，更全面反映实际润湿情况，避免单边数据偏差。

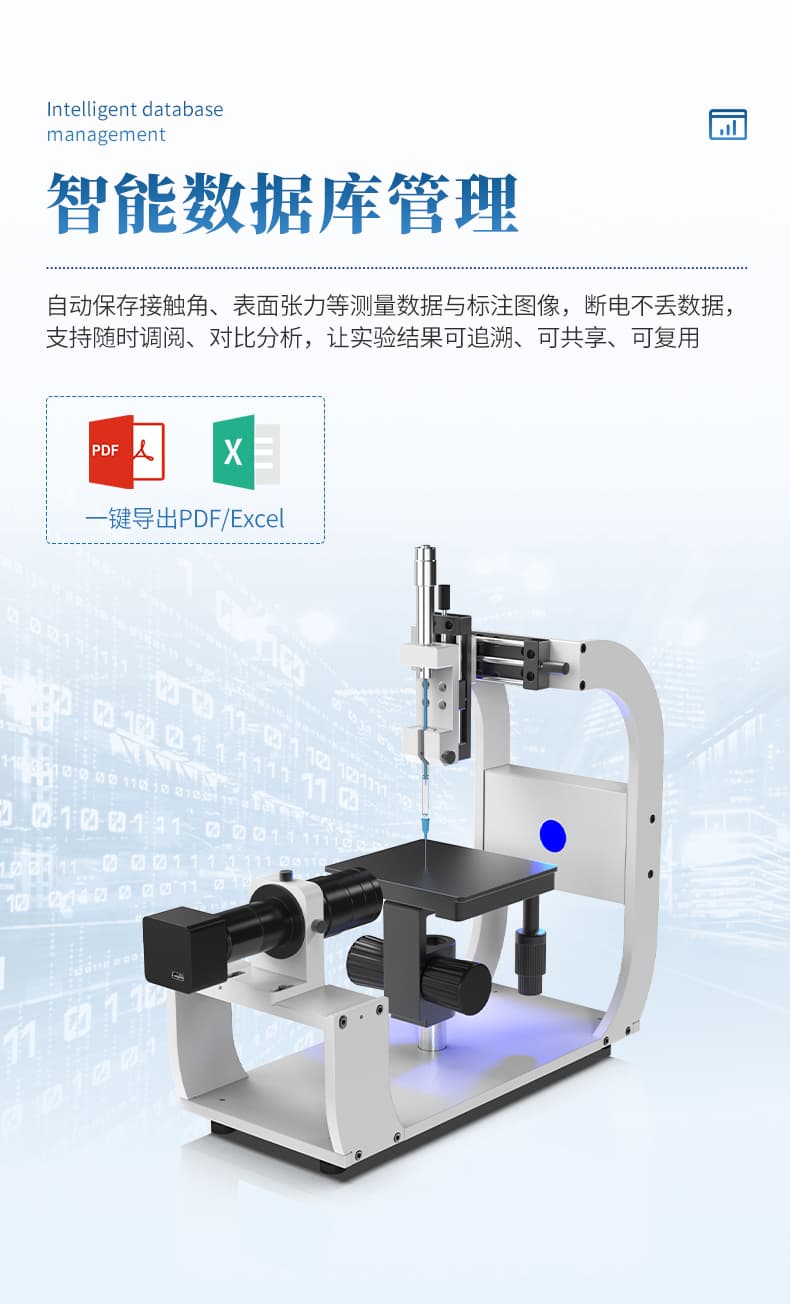

9. 数据存储与报告管理

内置数据库，统一存储管理接触角、表面张力、表面自由能等历史测量数据，断电不丢失；支持随时查看、加载数据进行分析对比，可追溯超10万条数据；一键生成PDF/Excel/谱图报告，支持批量导出。

10. 高强度稳定机架

设备内部采用高强度、高稳定性的铝合金框架结构，显著提升系统的机械稳定性与抗干扰能力，确保长期运行下的科研级精度。

11. 可定制扩展模块

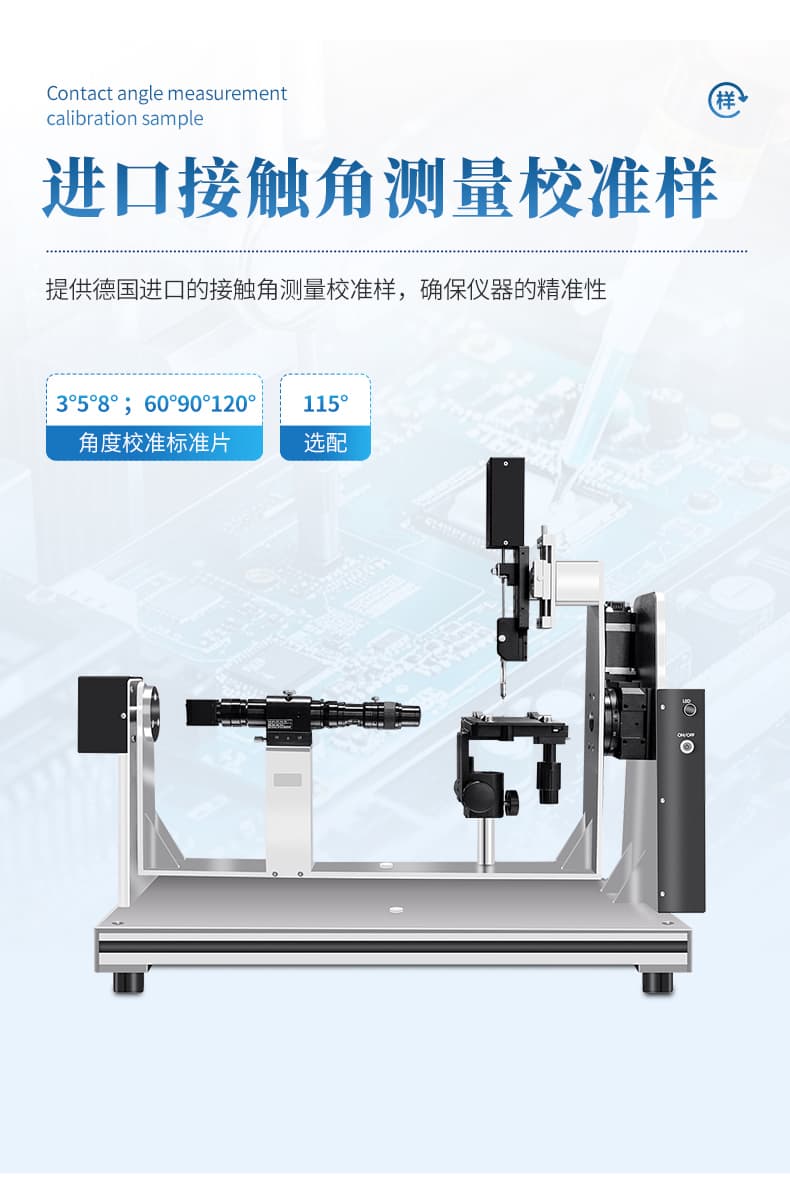

支持多种选配件，如角度校准片（3°5°10° 20°30°40°60°90° 120°）等，研发团队可按客户需求定制特殊功能。

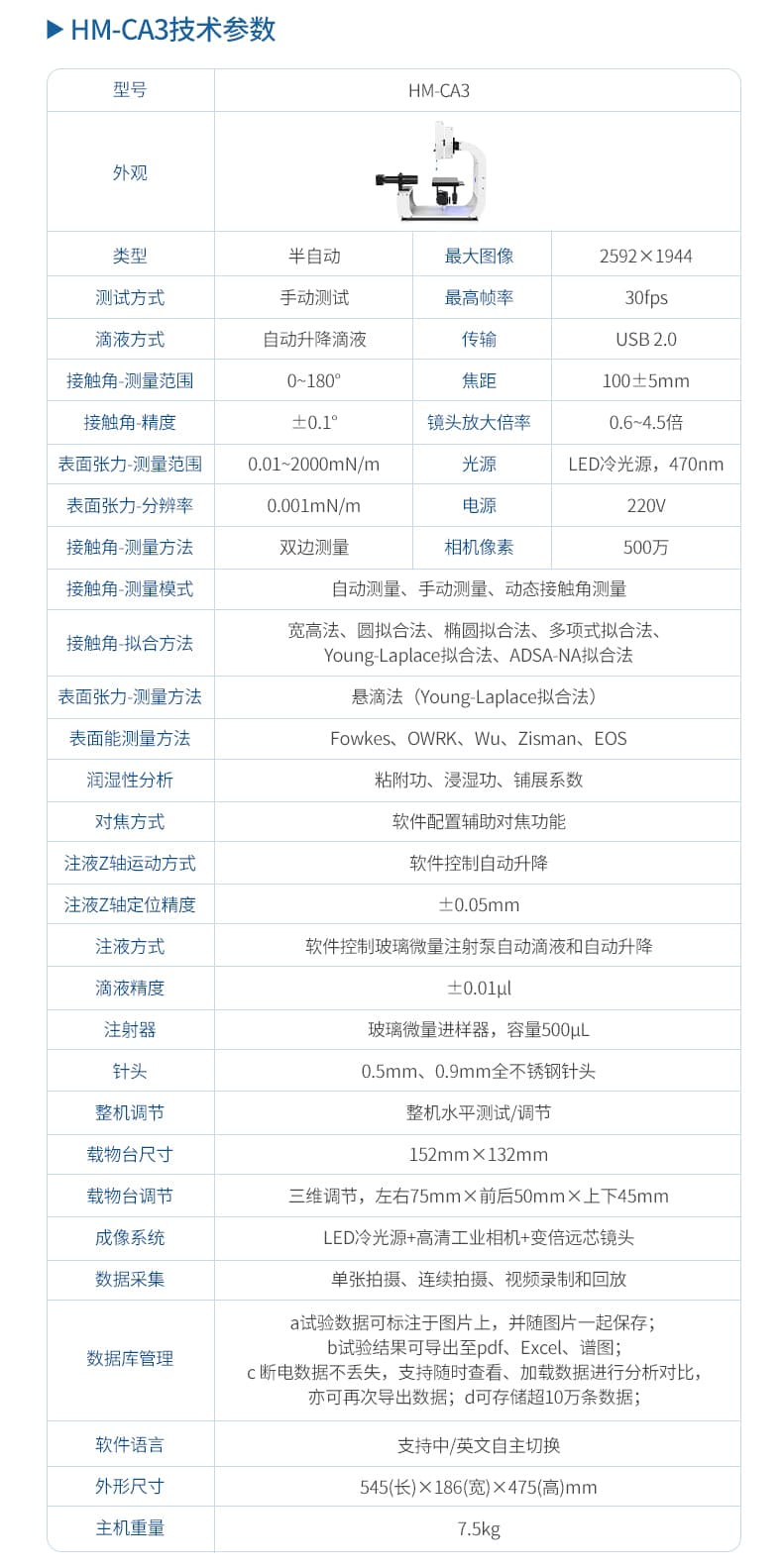

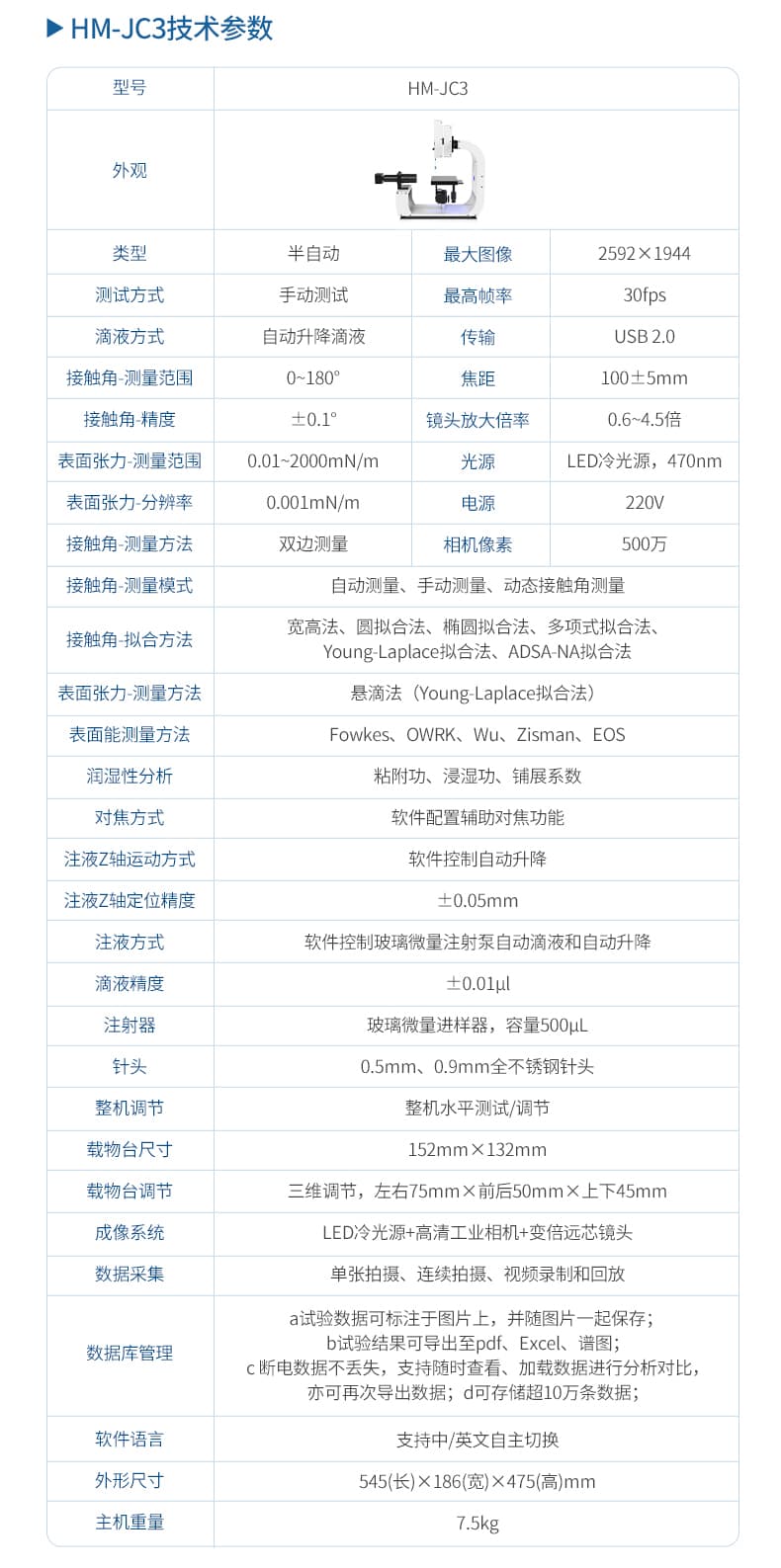

五、技术参数

外形尺寸545mm(长)×186mm(宽)×475mm(高)
主机重量7.5kg
整机调节整机水平测试/调节
载物台尺寸152mm×132mm
载物台调节三维手动调节，左右75mm×前后50mm×上下45mm
最大图像2592×1944
最高帧率30fps
传输USB 2.0
焦距100+5mm
镜头放大倍率0.6-4.5倍
相机像素500万
光源LED冷光源，470nm
电源220V
对焦方式软件配置辅助对焦功能
注液Z轴运动方式软件控制自动升降
注液Z轴定位精度±0.05mm
注液方式软件控制玻璃微量注射泵自动滴液和自动升降
滴液精度±0.01μl
注射器玻璃微量进样器，容量500μl
针头0.5mm、0.9mm全不锈钢针头
成像系统LED冷光源+高清工业相机+变倍远芯镜头
数据采集单张拍摄、连续拍摄、视频录制和回放
数据库管理a试验数据可标注于图片上，并随图片一起保存； b试验结果可导出至pdf、Excel、谱图；c 断电数据不丢失，支持随时查看、加载数据进行分析对比，亦可再次导出数据；d可存储超10万条数据；
软件语言支持中/英文自主切换
接触角测量范围0~180°
精度±0.1°
分辨率0.001°
测量方法双边测量
测量模式自动测量、手动测量、动态接触角测量
拟合方法宽高法、圆拟合法、椭圆拟合法、多项式拟合法、Young-Laplace拟合法、ADSA-NA拟合法
表面张力测量范围0.01-2000mN/m
分辨率0.001mN/m
测量方法悬滴法（Young-Laplace拟合法）
表面能测量方法Fowkes、OWRK、Wu、Zisman、EOS
润湿性分析粘附功、浸湿功、铺展系数
